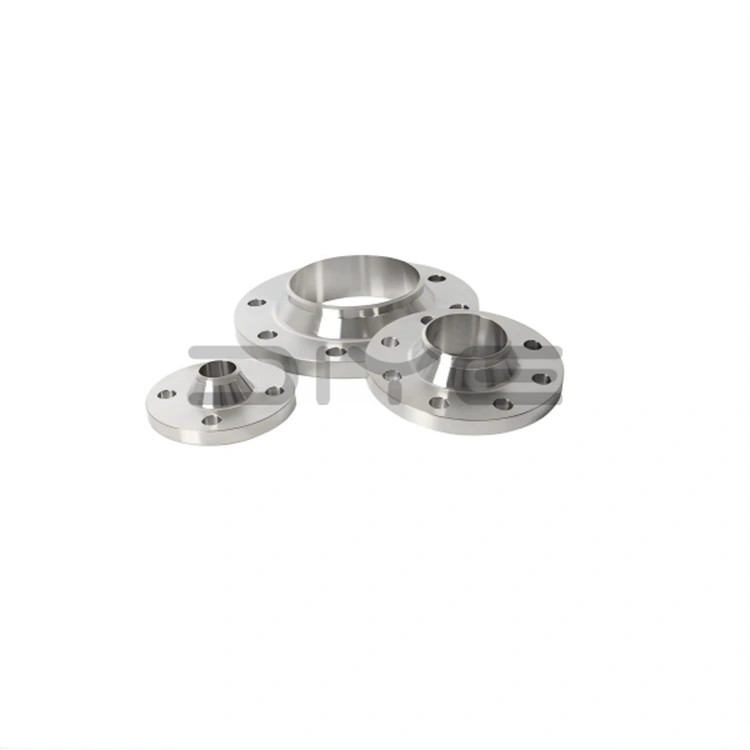

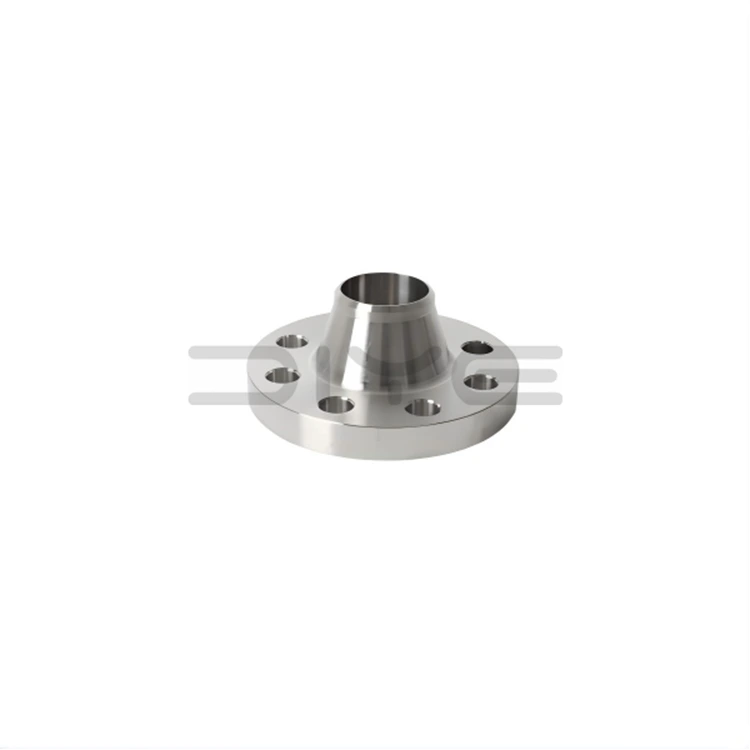

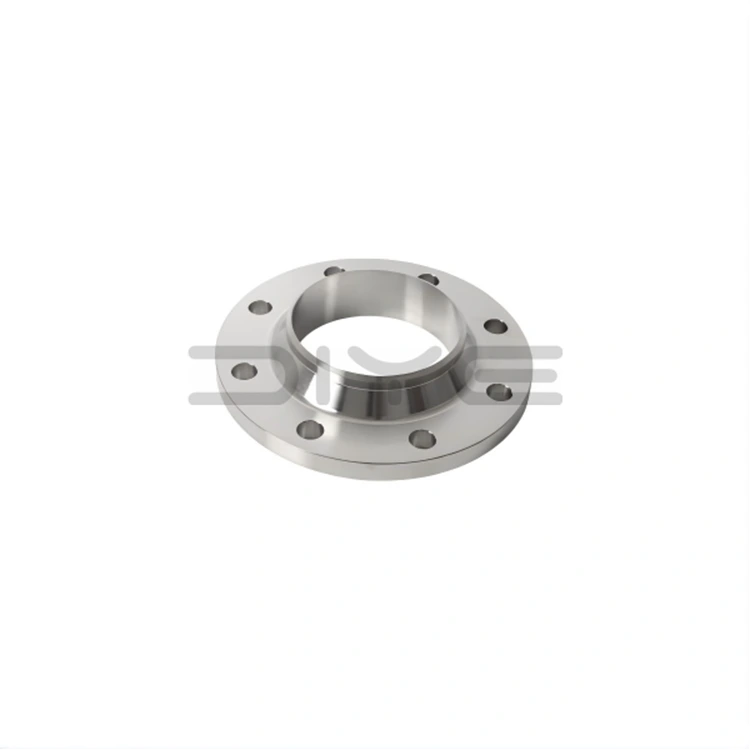

Φλάντζα λαιμού συγκόλλησης ANSI B16.5

Κάθε φλάντζα λαιμού συγκόλλησης DIYE VALVE ANSI B16.5 υποβάλλεται σε αυστηρές δοκιμές, συμπεριλαμβανομένης της επιθεώρησης διαστάσεων, επαλήθευσης υλικού, δοκιμών υπερήχων και δοκιμής πίεσης, διασφαλίζοντας την πλήρη συμμόρφωση με το ANSI B16.5 και τα διεθνή πρότυπα ποιότητας. Η καθετοποιημένη διαδικασία παραγωγής μας, από τις πρώτες ύλες έως τα τελικά προϊόντα, εγγυάται σταθερή ποιότητα προϊόντων, ιχνηλασιμότητα και αξιόπιστη απόδοση σε διάφορες κρίσιμες εφαρμογές.

Σχεδιασμός και Δομή

1. Συμμόρφωση με τα πρότυπα: Πλήρως συμβατό με τα πρότυπα ANSI/ASME B16.5, καλύπτοντας τιμές πίεσης από 150 έως 2500 και ονομαστικές διαμέτρους (NPS) από 1/2 ίντσα έως 24 ίντσες, με υποστήριξη για προσαρμοσμένα σχέδια μεγάλης διαμέτρου.

2. Ολοκληρωμένη σφυρήλατη κατασκευή: Οι φλάντζες λαιμού συγκόλλησης ANSI B16.5 διαθέτουν μακρύ, κωνικό σχέδιο με ψηλό λαιμό με ομαλό τόξο μετάβασης, σφυρηλατημένο από υψηλής ποιότητας αμερικανικά πρότυπα υλικά, όπως ανθρακούχο χάλυβα A105, ανοξείδωτο χάλυβα F304/F316L και κράμα χάλυβα.

3. Επιφάνειες στεγανοποίησης ακριβείας: Η τυπική ανυψωμένη όψη (RF), η όψη δακτυλίου (RJ) και η τραχιά επιφάνεια (MFM) κατασκευάζονται με μηχανική κατεργασία με μηχανική κατεργασία CNC για να διασφαλιστεί η σφιχτή εφαρμογή της φλάντζας και η απόδοση χωρίς διαρροές.

4. Σύνδεση συγκόλλησης με άκρο: Σχεδιασμένο για συγκόλληση άκρου πλήρους διείσδυσης σε αγωγούς, εξασφαλίζοντας απρόσκοπτη μεταφορά τάσης και εξαλείφοντας τη συγκέντρωση τάσεων στο κάτω μέρος της πλήμνης.

Βασικά Πλεονεκτήματα

1. Εξαιρετική αντίσταση θερμοκρασίας και πίεσης: Ειδικά σχεδιασμένο για να αντέχει σε έντονους θερμικούς κύκλους, υψηλή πίεση, κραδασμούς και θερμικό ερπυσμό, κατάλληλο για τα πιο απαιτητικά περιβάλλοντα εργασίας.

2. Μόνιμα σταθερή σφράγιση: Οι στιβαρές συγκολλημένες αρθρώσεις και οι επιφάνειες στεγανοποίησης με μηχανική ακρίβεια παρέχουν μια μόνιμη, χωρίς συντήρηση σφράγιση, ζωτικής σημασίας για επικίνδυνα και τοξικά περιβάλλοντα μέσων.

3. Ανώτερη δομική ακαμψία: Ο σχεδιασμός με ψηλό λαιμό φλάντζες λαιμού συγκόλλησης ANSI B16.5 παρέχει εξαιρετική ακαμψία, αντοχή στην παραμόρφωση και αντοχή στην κόπωση, εξασφαλίζοντας μεγάλη διάρκεια ζωής υπό κυκλική φόρτιση.

4. Επιθεωρήσιμο και αξιόπιστο: Οι συγκολλήσεις πλήρους διείσδυσης επιτρέπουν μη καταστροφικές δοκιμές (NDT), διασφαλίζοντας ότι η ποιότητα του προϊόντος πληροί τα αυστηρά βιομηχανικά πρότυπα.

5. Ολοκληρωμένες προδιαγραφές και σταθερή προμήθεια: Η εσωτερική παραγωγή εξασφαλίζει άφθονο απόθεμα, έγκαιρη παράδοση και τη δυνατότητα παροχής οικονομικά αποδοτικών προϊόντων σε παγκόσμιους πελάτες.

Βιομηχανικές Εφαρμογές

Οι φλάντζες DIYE VALVE ANSI B16.5 Weld Neck είναι το προτιμώμενο τυπικό προϊόν για τα ακόλουθα βασικά σενάρια εφαρμογής:

1. Βιομηχανία πετρελαίου και φυσικού αερίου: Αγωγοί, διυλιστήρια και υπεράκτιες πλατφόρμες.

2. Χημική Βιομηχανία: Συστήματα μέσων υψηλής θερμοκρασίας, υψηλής πίεσης και διαβρωτικών μέσων.

3. Βιομηχανία Παραγωγής Ηλεκτρικής Ενέργειας: Αγωγοί ατμού, βρόχοι λέβητα και βοηθητικά συστήματα ηλεκτροπαραγωγής.

4. Δοχεία υπό πίεση: Δεξαμενές αποθήκευσης, αντιδραστήρες και εξοπλισμός διεργασίας που απαιτούν την υψηλότερη ακεραιότητα.

5. Σωληνώσεις υψηλής ακεραιότητας: Συστήματα μεταφοράς εύφλεκτων, εκρηκτικών και εξαιρετικά τοξικών υγρών.

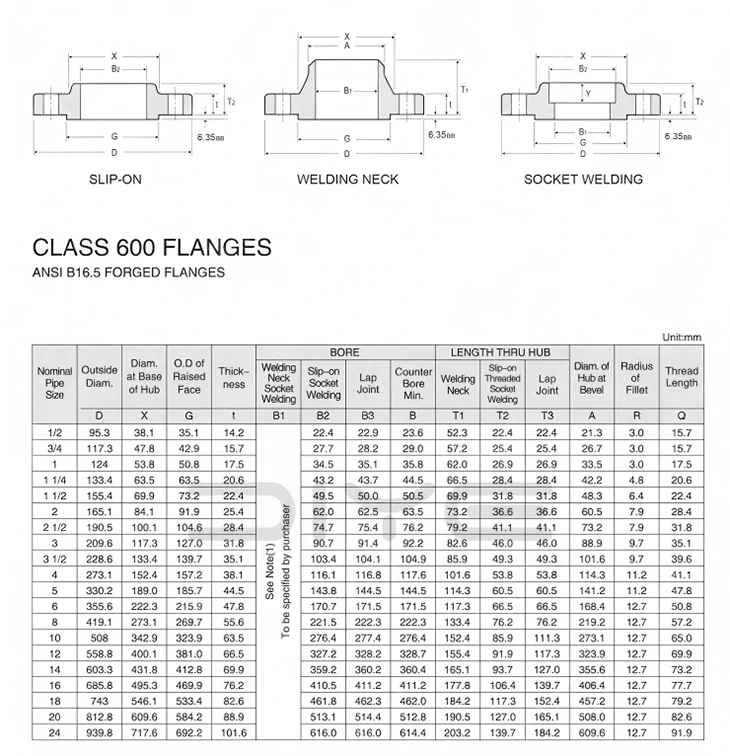

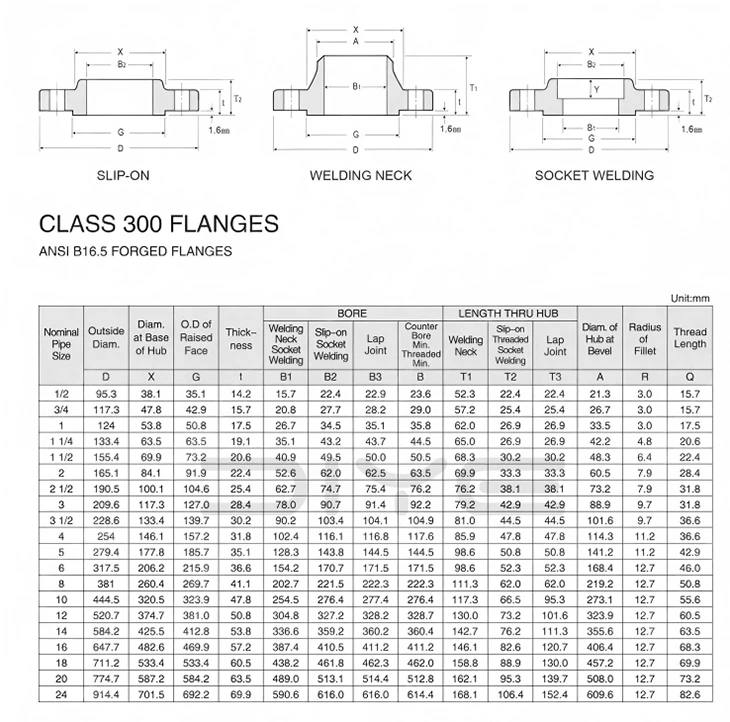

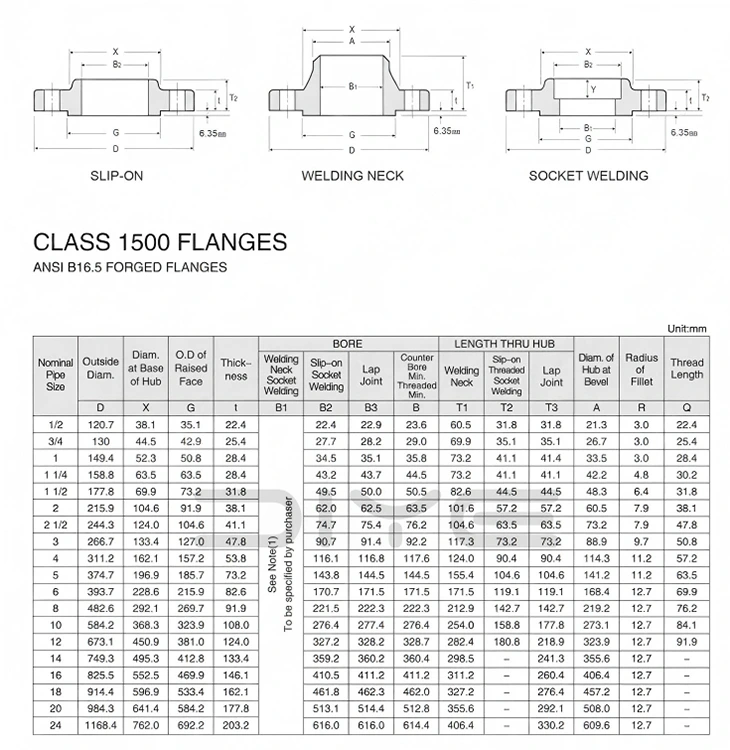

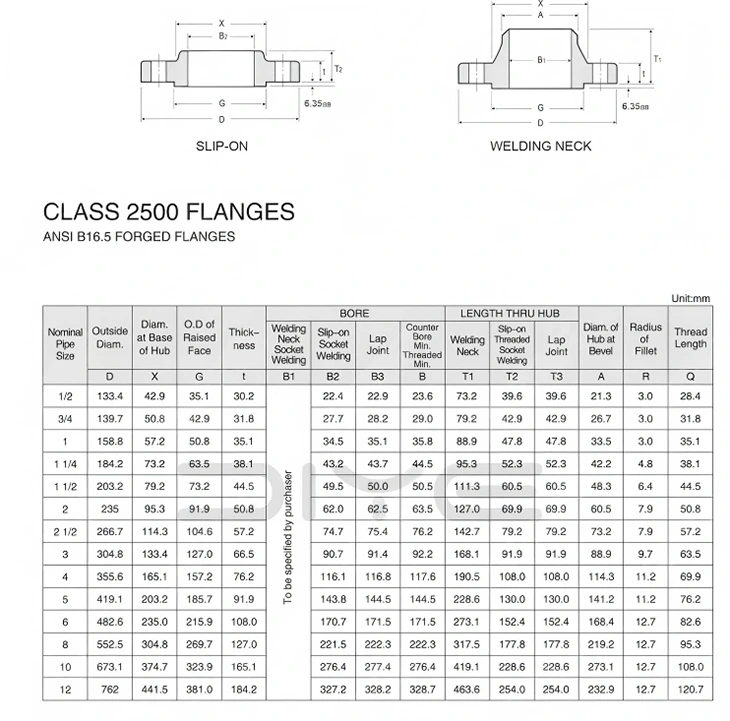

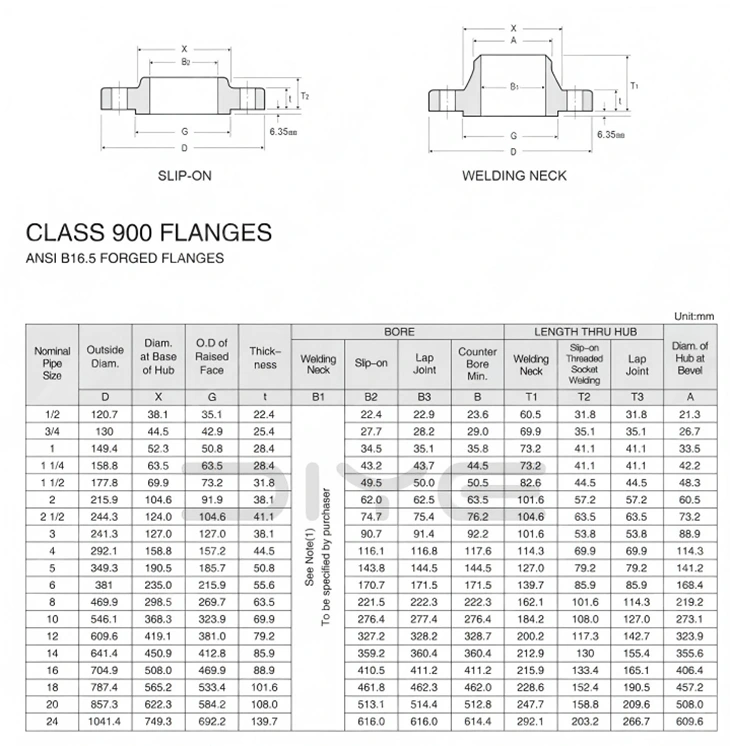

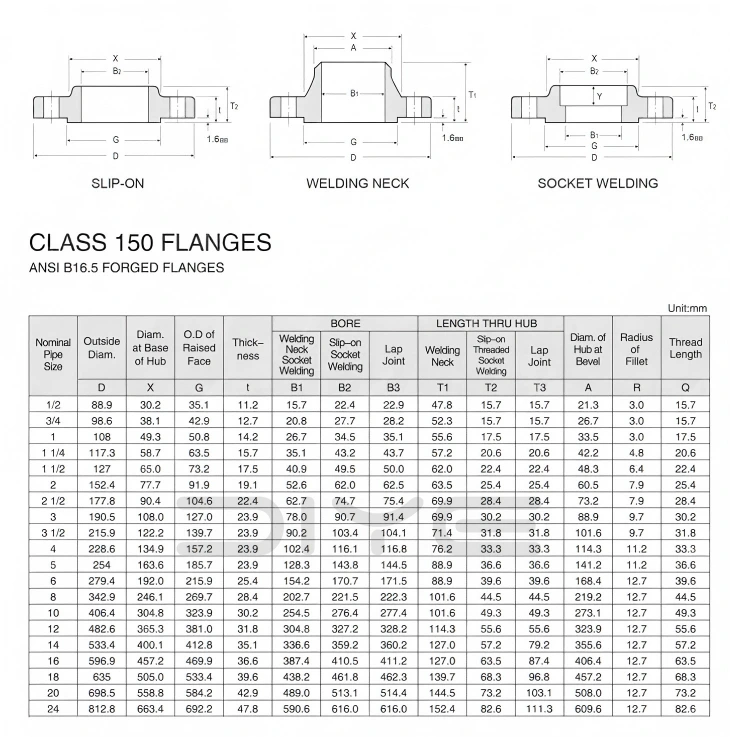

Τεχνικές Παράμετροι

FAQ

Ε: Μπορούν να αντικατασταθούν η αμερικανική τυπική κατηγορία φλάντζας και το κινεζικό πρότυπο PN;

Α: Δεν μπορούν να εναλλάσσονται απευθείας. Η κατηγορία αναφέρεται στην αμερικανική τυπική βαθμολογία πίεσης, η οποία είναι διαφορετική από το σύστημα ονομαστικής πίεσης PN. Η εξωτερική διάμετρος, οι οπές των μπουλονιών και οι διαστάσεις της επιφάνειας στεγανοποίησης δεν ταιριάζουν και η ανάμειξη και η σύνδεσή τους απαγορεύεται αυστηρά.

Ε: Τι είναι το NPS στις αμερικανικές τυπικές φλάντζες; Πώς αντιστοιχεί στο DN;

Α: Το NPS αναφέρεται στην αμερικανική τυπική ονομαστική διάμετρο (ίντσες). Για παράδειγμα, NPS2 = DN50. Αυτό είναι μόνο για αναφορά. Κατά την εγκατάσταση και την παραγγελία, η κλάση NPS + πρέπει να τηρείται αυστηρά και δεν μπορείτε να βασιστείτε μόνο στο DN.

Ε: Ποιες είναι οι διαφορές μεταξύ των φλαντζών WN και SO;

Α: WN φλάντζα συγκόλλησης λαιμού: Σφυρηλάτηση με μακρύ λαιμό, συγκόλληση πλήρους διείσδυσης, ανθεκτική σε υψηλή θερμοκρασία και υψηλή πίεση, ανθεκτική σε κραδασμούς, χρησιμοποιείται για κεντρικούς αγωγούς, δοχεία πίεσης, εύφλεκτα και εκρηκτικά μέσα.

Φλάντζα συγκόλλησης χωρίς λαιμό SO: Συγκόλληση βύσματος με κοντό λαιμό, απλή εγκατάσταση, χαμηλό κόστος, κατάλληλο μόνο για μέση και χαμηλή πίεση, κανονική θερμοκρασία, συνήθεις αγωγούς διεργασίας.

Ε: Τι είδους χαλύβδινος σωλήνας θα πρέπει να χρησιμοποιείται με αμερικανικές τυποποιημένες φλάντζες;

Α: Ανθρακούχο χάλυβα χρησιμοποιεί ASTM A106/A53 αμερικανικό πρότυπο χωρίς ραφή σωλήνα. Ο ανοξείδωτος χάλυβας χρησιμοποιεί σωλήνες της σειράς ASTM A312.
