Σφαίρα φλάντζας δύο τεμαχίων: δομικές αρχές, κανόνες εγκατάστασης και περιορισμοί εφαρμογής

Οι περισσότερες επιτόπιες αστοχίες και σφάλματα επιλογής σε συστήματα βιομηχανικών ρευστών προέρχονται από μια επιφανειακή κατανόηση των χαρακτηριστικών της βαλβίδας. Πολλοί μηχανικοί θεωρούν τις σφαιρικές βαλβίδες φλάντζας δύο τεμαχίων ως συνηθισμένα εξαρτήματα on-off, αγνοώντας τις δομικές αντισταθμίσεις τους, τα όρια πίεσης και την εγγενή λογική εγκατάστασης. Ωστόσο, ο μοναδικός δομικός σχεδιασμός του συνοδεύεται από σαφή όρια εγκατάστασης και ισχύουσες συνθήκες εργασίας. Στις περισσότερες περιπτώσεις, κοινά ελαττώματα όπως διαρροή, εμπλοκή και ζημιά στο σώμα της βαλβίδας δεν προκαλούνται από προβλήματα ποιότητας του προϊόντος, αλλά από ακατάλληλη εγκατάσταση και αναντιστοιχίες συνθηκών εργασίας. Αυτό το άρθρο αναλύει κατακερματισμένα βασικά σεμινάρια και στερεότυπα του κλάδου. Διενεργεί μια εις βάθος ανάλυση σφαιρικών βαλβίδων φλάντζας δύο τεμαχίων από δομική ουσία, λογική κάθετης και οριζόντιας εγκατάστασης, τυπικές οδηγίες λειτουργίας, σενάρια απαγορευμένων εφαρμογών και συχνές ερωτήσεις, παρέχοντας πρακτικές και επαγγελματικές αναφορές για σχεδιασμό αγωγών, εγκατάσταση πεδίου και καθημερινή συντήρηση.

1. Τι είναι μια σφαιρική βαλβίδα φλάντζας δύο τεμαχίων;

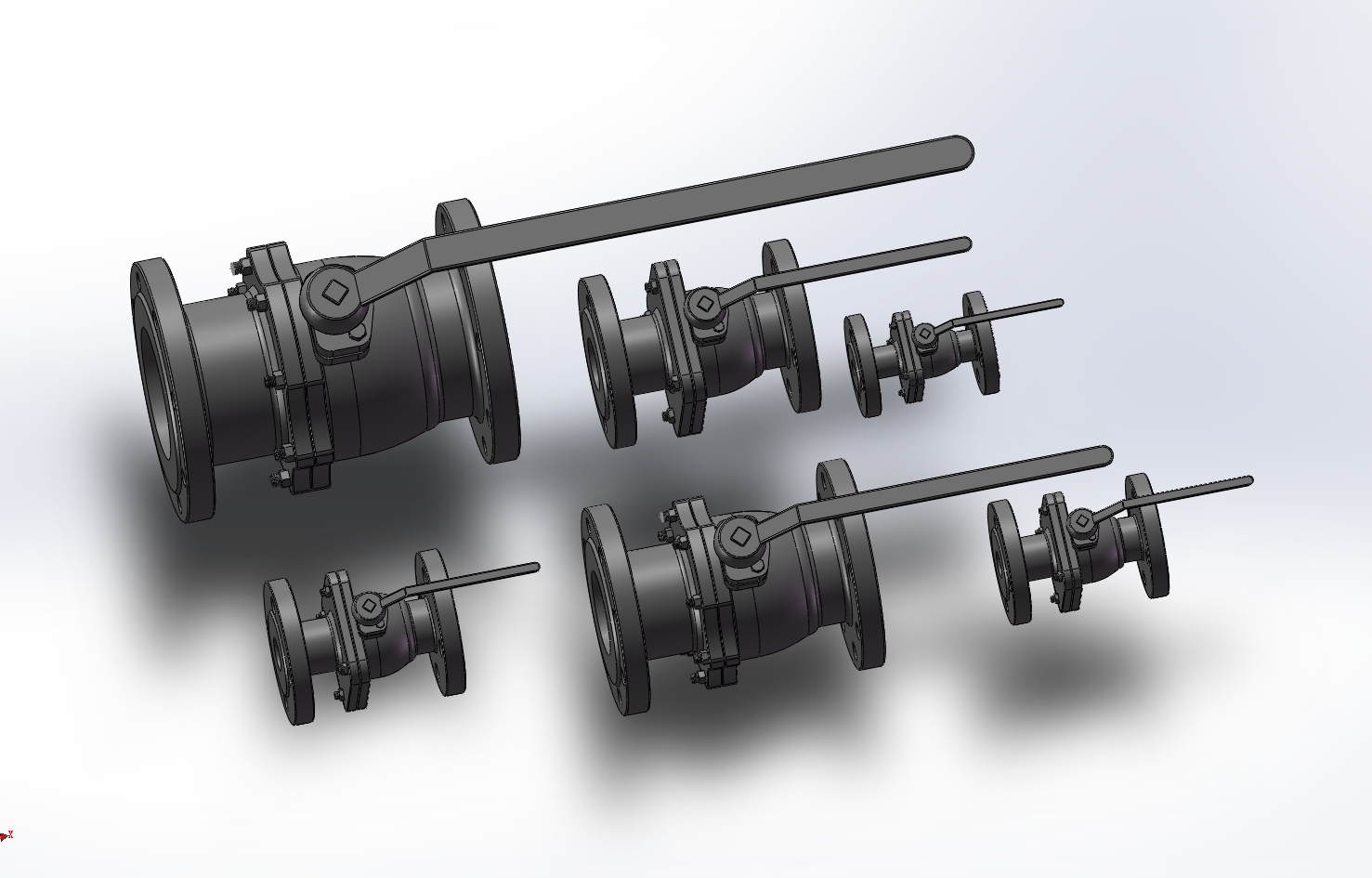

Μια σφαιρική βαλβίδα φλάντζας δύο τεμαχίων διαθέτει σώμα βαλβίδας χωρισμένου δύο τμημάτων και ενσωματωμένη δομή σύνδεσης φλάντζας. Συναρμολογείται από ένα κύριο σώμα βαλβίδας και ένα καπό, στερεωμένο με μπουλόνια υψηλής αντοχής και εξοπλισμένο με εσωτερικά εξαρτήματα ακριβείας, όπως μπίλιες, έδρες βαλβίδας και συγκροτήματα στεγανοποίησης στελέχους. Καταλαμβάνοντας μια μεσαία θέση μεταξύ σφαιρικών βαλβίδων μονοκόμματων και τριών τεμαχίων, χρησιμεύει ως η βασική τυπική βαλβίδα για συστήματα πολιτικού μηχανικού, ελαφριάς βιομηχανίας, γενικών χημικών και δημοτικών συστημάτων υγρών. Πολλοί μηχανικοί συγχέουν τους τρεις τύπους σφαιρικών βαλβίδων λόγω έλλειψης εις βάθος κατανόησης των δομικών αντισταθμίσεων τους. Οι σφαιρικές βαλβίδες ενός τεμαχίου είναι χαμηλού κόστους με ενσωματωμένες δομές χύτευσης, αλλά περιορισμένη αντοχή στην πίεση και σχεδόν καμία δυνατότητα συντήρησης. Οι σφαιρικές βαλβίδες τριών τεμαχίων υποστηρίζουν την εσωτερική αποσυναρμολόγηση και την αντικατάσταση εξαρτημάτων, ιδανικές για δύσκολες συνθήκες εργασίας αλλά με υψηλότερο συνολικό κόστος. Η σχεδίαση δύο τεμαχίων καλύπτει τέλεια το κενό της αγοράς. Διατηρεί την αξιόπιστη στεγανότητα και τη δομική ακαμψία των βαλβίδων διαχωρισμού, αντικαθιστά το ελάττωμα πίεσης των ενσωματωμένων βαλβίδων και αποφεύγει την περίπλοκη δομή αποσυναρμολόγησης των βαλβίδων τριών τεμαχίων. Όσον αφορά τη μηχανική τοποθέτηση, δεν είναι μια επαγγελματική βαλβίδα για ακραίες συνθήκες εργασίας, αλλά μια τυποποιημένη και οικονομική λύση για τα περισσότερα γενικά συστήματα υγρών. Υιοθετεί ένα σχέδιο ροής πλήρους θύρας με γρήγορη εναλλαγή 90 μοιρών και απόδοση σφράγισης αμφίδρομης κατεύθυνσης. Συμβατό με νερό, λάδι, συμβατικό αέριο και ασθενώς διαβρωτικά μέσα, καλύπτει βαθμούς πίεσης από PN16 έως PN40. Με σταθερή λειτουργία και χαμηλά ποσοστά αστοχίας, είναι ιδιαίτερα κατάλληλο για τυποποιημένους αγωγούς που απαιτούν μακροχρόνια συνεχή λειτουργία και σπάνια συντήρηση.

2. Μπορεί μια σφαιρική βαλβίδα φλάντζας δύο τεμαχίων να εγκατασταθεί κάθετα;

Η κάθετη εγκατάσταση σφαιρικών βαλβίδων φλάντζας δύο τεμαχίων είναι από καιρό ένα αμφιλεγόμενο θέμα στη βιομηχανική κατασκευή. Το πρακτικό συμπέρασμα είναι σαφές: η κατακόρυφη εγκατάσταση είναι εφικτή αλλά δεν εφαρμόζεται παγκοσμίως, με αυστηρούς περιορισμούς στις συνθήκες εργασίας και στις μεθόδους εγκατάστασης, που είναι μια από τις πιο παραγνωρισμένες επιτόπιες παγίδες. Διαφορετικές από τις βαλβίδες αντεπιστροφής που εξαρτώνται από τη βαρύτητα, οι σφαιρικές βαλβίδες δύο τεμαχίων βασίζονται σε προ-σφιχτή σφράγιση έδρας βαλβίδας και περιστροφή της σφαίρας για να πραγματοποιήσουν το άνοιγμα και το κλείσιμο της σφαίρας. Θεωρητικά, τόσο η οριζόντια όσο και η κάθετη εγκατάσταση είναι δομικά αποδεκτές. Ωστόσο, η κατακόρυφη τοποθέτηση ενισχύει τους κρυφούς κινδύνους όπως η μέση καθίζηση και η απόκλιση του στελέχους, υπονομεύοντας άμεσα τη σταθερότητα της στεγανοποίησης και τη διάρκεια ζωής. Η κάθετη εγκατάσταση λειτουργεί τέλεια για καθαρά μέσα, όπως καθαρό νερό, καθαρό νερό και συμβατικό αέριο υπό κανονική θερμοκρασία και χαμηλή πίεση, χωρίς επιπτώσεις στη σταθερότητα λειτουργίας. Για μέσα που περιέχουν ίζημα, στερεά σωματίδια, υψηλό ιξώδες ή εύκολη κρυστάλλωση, δεν συνιστάται η κάθετη τοποθέτηση. Οι ακαθαρσίες θα καθιζάνουν συνεχώς στο κάτω μέρος του κατακόρυφου σώματος της βαλβίδας, φθείροντας την επιφάνεια της έδρας της βαλβίδας ακριβείας και προκαλώντας εμπλοκή της μπάλας, μικροδιαρροή και απρόσκοπτη εναλλαγή — προβλήματα που σπάνια εμφανίζονται σε οριζόντια εγκατεστημένες βαλβίδες. Οι χειροτροχοί και οι ενεργοποιητές πρέπει να κοιτούν προς τα πάνω ή προς τα πλάγια. Η εγκατάσταση προς τα κάτω οδηγεί σε συσσώρευση υπολειμματικού μέσου και ακαθαρσιών στην περιοχή πλήρωσης στελέχους, προκαλώντας σταδιακή διάβρωση, εξωτερική διαρροή και ανεπανόρθωτους κρυφούς κινδύνους.

3. Οδηγίες εγκατάστασης πυρήνα για σφαιρικές βαλβίδες φλάντζας δύο τεμαχίων

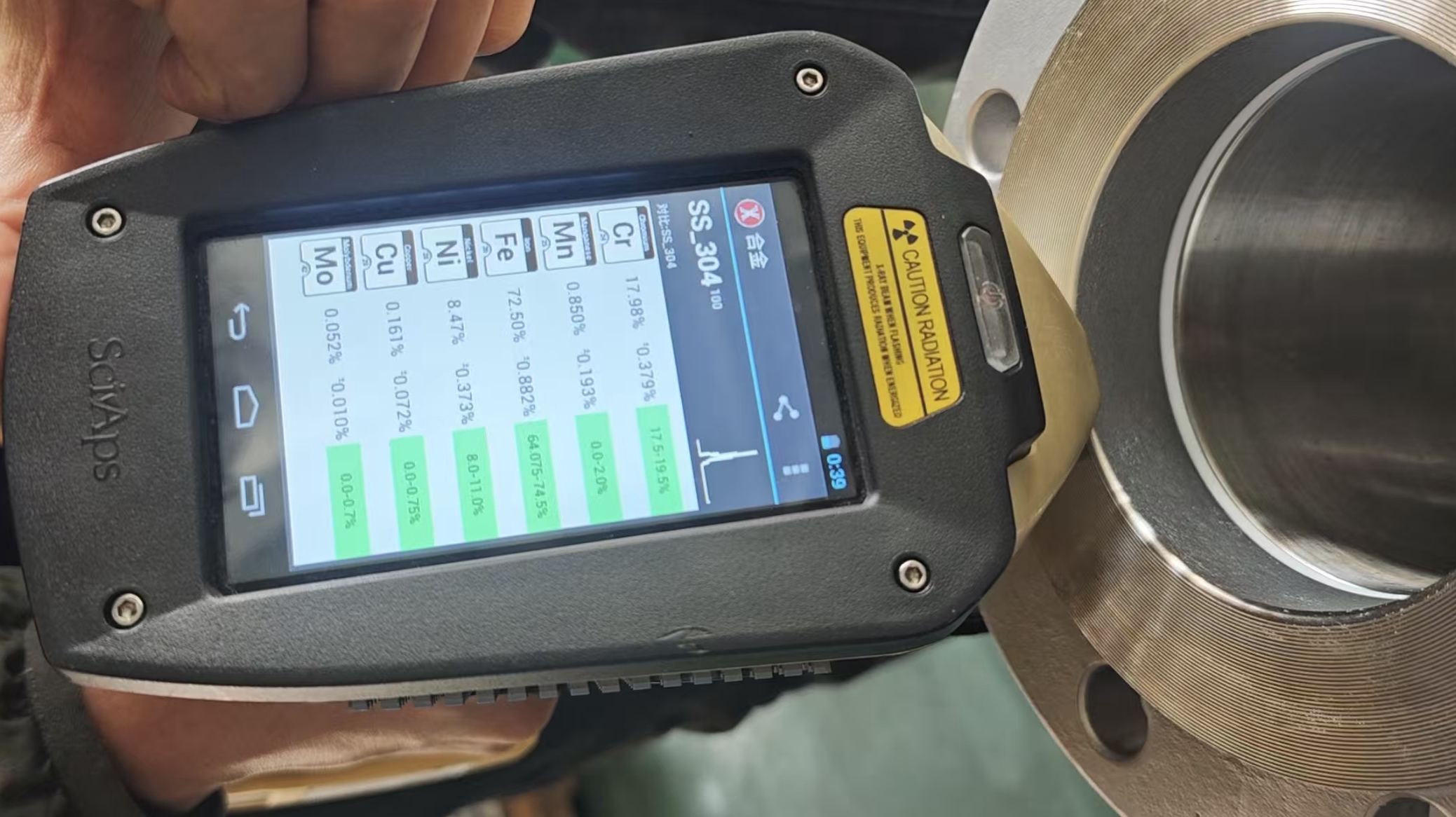

Πάνω από το 80% των αστοχιών της βαλβίδας στο τελευταίο στάδιο οφείλονται σε μη τυπική εγκατάσταση και όχι σε ποιοτικά ελαττώματα. Η επαγγελματική εγκατάσταση επικεντρώνεται στην εξάλειψη της καταπόνησης του αγωγού, της απόκλισης στεγανοποίησης και των μεσαίων κινδύνων πρόσκρουσης, αντί της απλής ευθυγράμμισης των οπών των μπουλονιών και των βιδών στερέωσης. Ακολουθούν κατευθυντήριες γραμμές βασικής λειτουργίας που έχουν επαληθευτεί στο πεδίο.

3.1 Προεπεξεργασία αγωγού για την αποφυγή κρυφής τριβής

Καθαρίστε καλά και ξεπλύνετε ολόκληρο τον αγωγό πριν την εγκατάσταση για να αφαιρέσετε τη σκωρία συγκόλλησης, τη σκουριά, τα υπολείμματα κοπής και άλλα σκληρά σωματίδια. Η έδρα βαλβίδας των σφαιρικών βαλβίδων δύο τεμαχίων υιοθετεί μια δομή σφράγισης καθρέφτη υψηλής ακρίβειας. Οι μικροσκοπικές σκληρές ακαθαρσίες θα προκαλέσουν μη αναστρέψιμες γρατσουνιές και μόνιμη μικροδιαρροή, η οποία είναι η κύρια αιτία βραχυπρόθεσμης αστοχίας νέων βαλβίδων.

3.2 Ευθυγράμμιση φλάντζας μηδενικής τάσης

Ποτέ μην τραβάτε ή πιέζετε με δύναμη σωλήνες για να ευθυγραμμίσετε τις οπές της φλάντζας. Το άκαμπτο σώμα βαλβίδας δύο τεμαχίων είναι επιρρεπές σε μικροπαραμόρφωση υπό εξαναγκασμένη πίεση. Όταν η πίεση του συστήματος κυμαίνεται, το παραμορφωμένο σώμα της βαλβίδας θα υποστεί αστοχία στεγανοποίησης ή ακόμη και ρωγμές. Διασφαλίστε τη φυσική εφαρμογή των επιφανειών της φλάντζας και την κεντραρισμένη τοποθέτηση της φλάντζας για ομοιόμορφη κατανομή πίεσης.

3.3 Διαγώνιο και σταδιακό σφίξιμο μπουλονιών

Στερεώστε τα μπουλόνια της φλάντζας διαγώνια και σε πολλαπλά στάδια αντί να σφίξετε τη μία πλευρά εντελώς ταυτόχρονα. Η ασύμμετρη συμπίεση προκαλεί μη ισορροπημένη τάση φλάντζας και παραμόρφωση της μικροφλάντζας, οδηγώντας σε ένα κοινό πρόβλημα επί τόπου: καμία διαρροή υπό χαμηλή πίεση αλλά εμφανής διαρροή υπό υψηλή πίεση.

3.4 Δοκιμή πίεσης πλήρους διαδρομής μετά την εγκατάσταση

Μην θέσετε τη βαλβίδα σε επίσημη λειτουργία αμέσως μετά την εγκατάσταση. Πραγματοποιήστε δοκιμές πίεσης τόσο σε πλήρως ανοιχτή όσο και σε πλήρως κλειστή κατάσταση για να επαληθεύσετε την απόδοση στεγανοποίησης και να ελέγξετε για εμπλοκές ή κολλημένα σφάλματα που προκαλούνται από καταπόνηση, εξαλείφοντας τους πιθανούς κινδύνους εκ των προτέρων.

3.5 Διατηρήστε επαρκή χώρο λειτουργίας και συντήρησης

Κρατήστε αρκετό διάκενο γύρω από τα στελέχη βαλβίδων, τους χειροτροχούς και τους ηλεκτρικούς ή πνευματικούς ενεργοποιητές. Ο αποκλεισμένος χώρος θα εμποδίσει την καθημερινή λειτουργία μεταγωγής και τη μετέπειτα συντήρηση ρουτίνας.

4. Αυστηρά Απαγορευμένα Σενάρια Εγκατάστασης

Ενώ οι σφαιρικές βαλβίδες φλάντζας δύο τεμαχίων διαθέτουν γενικά πλεονεκτήματα σταθερότητας και κόστους, έχουν εγγενείς δομικούς περιορισμούς. Η ακατάλληλη εφαρμογή σε συγκεκριμένα σενάρια θα οδηγήσει σε μη αναστρέψιμη φθορά και πιθανούς κινδύνους για την ασφάλεια, που αποτελούν σαφή ταμπού μηχανικής.

4.1 Συνεχείς γραμμές παραγωγής που απαιτούν συχνή συντήρηση

Η κατασκευή δύο τεμαχίων με βίδες δεν μπορεί να υποστηρίξει την εν σειρά αντικατάσταση των εσωτερικών φθαρμένων εξαρτημάτων. Μόλις φθαρούν οι έδρες ή οι στεγανοποιήσεις της βαλβίδας, πρέπει να αφαιρεθεί ολόκληρη η βαλβίδα και να αποσυνδεθεί ο αγωγός για συντήρηση. Δεν ισχύει για σενάρια συνεχούς παραγωγής 24 ωρών που απαιτούν τακτικό καθαρισμό και αντικατάσταση εξαρτημάτων, όπου οι σφαιρικές βαλβίδες τριών τεμαχίων είναι η μόνη βιώσιμη επιλογή.

4.2 Συνθήκες εργασίας με σωματιδιακά, κρυσταλλικά ή υψηλού ιξώδους μέσα

Σε αντίθεση με τις βαλβίδες τριών τεμαχίων που υποστηρίζουν γρήγορη αποσυναρμολόγηση και καθαρισμό, οι βαλβίδες δύο τεμαχίων δεν μπορούν να αποσυναρμολογηθούν εύκολα για να καθαριστούν οι εσωτερικές εναποθέσεις. Η μακροχρόνια λειτουργία με ακάθαρτα μέσα θα προκαλέσει συνεχή τριβή της επιφάνειας στεγανοποίησης και εμπλοκή της μπάλας, αυξάνοντας απότομα την πιθανότητα αστοχίας.

4.3 Σωληνώσεις με σοβαρό σφυρί νερού και συχνές διακυμάνσεις πίεσης

Η δομή διαίρεσης δύο τεμαχίων έχει χαμηλότερη αντοχή στην κρούση σε σύγκριση με τις ενσωματωμένες βαλβίδες και τις ενισχυμένες βαλβίδες τριών τεμαχίων. Η επαναλαμβανόμενη κρούση του σφυριού νερού και οι δραστικές αλλαγές πίεσης θα χαλαρώσουν τα μπουλόνια στερέωσης και θα μειώσουν τη δύναμη προ-σφίξεως στεγανοποίησης, με αποτέλεσμα την επίμονη διαρροή μέσου.

4.4 Κανονισμός μακροπρόθεσμου στραγγαλισμού

Οι σφαιρικές βαλβίδες φλάντζας δύο τεμαχίων έχουν σχεδιαστεί αυστηρά για έλεγχο on-off και όχι για σέρβις στραγγαλισμού. Η μακροχρόνια μισάνοιχτη λειτουργία θα προκαλέσει μεσαίο καθαρισμό υψηλής ταχύτητας στην έδρα της βαλβίδας, φθείροντας γρήγορα το στρώμα στεγανοποίησης του καθρέφτη και προκαλώντας μη αναστρέψιμη διαρροή. Επιτρέπει μόνο στιγμιαία ρύθμιση ροής, όχι συνεχή στραγγαλισμό.

4.5 Μη τυπική εγκατάσταση σε σενάρια με αντιεκρηκτική προστασία

Για εύφλεκτα και εκρηκτικά μέσα, η παράλειψη συσκευών στατικής εξάλειψης ή η τοποθέτηση στελεχών προς τα κάτω θα προκαλέσει στατική συσσώρευση και εναπόθεση μέσου, δημιουργώντας σοβαρούς κινδύνους έκρηξης και πυρκαγιάς.5. Συχνές Ερωτήσεις για το Two-Piece

5. Συχνές ερωτήσεις σχετικά με την εγκατάσταση σφαιρικής βαλβίδας φλάντζας δύο τεμαχίων

Ε1: Ποια μέθοδος εγκατάστασης προσφέρει μεγαλύτερη διάρκεια ζωής, κάθετη ή οριζόντια;

Για καθαρά μέσα χωρίς ακαθαρσίες, η στάση εγκατάστασης έχει μικρή επίδραση στη διάρκεια ζωής. Για μέσα επιρρεπή σε ιζήματα, η οριζόντια εγκατάσταση είναι πολύ πιο σταθερή. Αποτρέπει αποτελεσματικά την εσωτερική εναπόθεση ακαθαρσιών και μειώνει τη φθορά της επιφάνειας στεγανοποίησης, καθιστώντας το την προτιμώμενη λύση για πολύπλοκες συνθήκες εργασίας.

Ε2: Γιατί οι βαλβίδες διαρρέουν μόνο υπό υψηλή πίεση αλλά όχι χαμηλή πίεση μετά την εγκατάσταση;

Πάνω από το 90% αυτών των αστοχιών προκαλούνται από ανομοιόμορφο σφίξιμο μπουλονιών, μετατόπιση φλάντζας και μη απελευθερωμένη τάση του αγωγού. Οι δομικές αποκλίσεις είναι ασήμαντες υπό χαμηλή πίεση, αλλά ενισχύονται υπό υψηλή πίεση, οδηγώντας σε αστοχία στεγανοποίησης. Το πρόβλημα μπορεί να λυθεί με την εκ νέου στερέωση των μπουλονιών διαγώνια και την εξάλειψη της καταπόνησης του αγωγού.

Ε3: Μπορούν οι σφαιρικές βαλβίδες φλάντζας δύο τεμαχίων να ταιριάζουν με αυτόματους ενεργοποιητές;

Ναί. Οι τυπικές σφαιρικές βαλβίδες φλάντζας δύο τεμαχίων υψηλής πλατφόρμας είναι πλήρως συμβατές με ηλεκτρικούς και πνευματικούς ενεργοποιητές. Υποστηρίζουν απομακρυσμένο αυτόματο έλεγχο και είναι οικονομικά αποδοτικές επιλογές για αυτοματοποιημένους αγωγούς υγρών.

Ε4: Τι προκαλεί εμπλοκή των βαλβίδων που έχουν εγκατασταθεί πρόσφατα;

Οι συνήθεις αιτίες περιλαμβάνουν γρατσουνιές σφράγισης της επιφάνειας από ακαθαρσίες σωληνώσεων, μικροπαραμόρφωση που προκαλείται από αναγκαστική ευθυγράμμιση της φλάντζας και έλλειψη δοκιμαστικής λειτουργίας εκτόνωσης πίεσης. Αυτά είναι τυπικά σφάλματα εγκατάστασης και όχι προβλήματα ποιότητας προϊόντος.

Ε5: Πώς να επιλέξετε μεταξύ σφαιρικών βαλβίδων φλάντζας δύο τεμαχίων και τριών τεμαχίων;

Επιλέξτε σφαιρικές βαλβίδες δύο τεμαχίων για συμβατικές συνθήκες εργασίας με χαμηλή συχνότητα συντήρησης και απαιτήσεις ελέγχου κόστους. Επιλέξτε σφαιρικές βαλβίδες τριών τεμαχίων για σκληρά διαβρωτικά περιβάλλοντα, εύκολα ρυπασμένα μέσα και συστήματα συνεχούς παραγωγής που απαιτούν ενσωματωμένη συντήρηση. Δεν υπάρχει απόλυτη υπεροχή μεταξύ των δύο - μόνο καταλληλότητα βάσει σεναρίων.

Σύναψη

Η βασική μηχανική αξία των σφαιρικών βαλβίδων φλάντζας δύο τεμαχίων έγκειται στην εξαιρετική προσαρμοστικότητά τους στα περισσότερα γενικά σενάρια βιομηχανικών ρευστών. Με σταθερή δομή, ώριμη απόδοση και ελεγχόμενο κόστος, έχουν γίνει βασικά και βασικά συστατικά των σύγχρονων βιομηχανικών αγωγών. Οι περισσότερες αστοχίες βαλβίδων αποδίδονται σε ασυμφωνία συνθηκών λειτουργίας και μη τυπική εγκατάσταση, παρά σε εγγενή ελαττώματα του προϊόντος. Η πλήρης κατανόηση των δομικών αντισταθμίσεων, των ορίων εγκατάστασης και των ταμπού εφαρμογής βοηθά τους μηχανικούς να αποφεύγουν στερεότυπα λάθη εγκατάστασης, να μεγιστοποιούν τη μακροπρόθεσμη λειτουργική σταθερότητα, να μειώνουν το συνολικό κόστος συντήρησης και, τέλος, να πραγματοποιούν ασφαλή, αποδοτικά συστήματα βιομηχανικής λειτουργίας.
