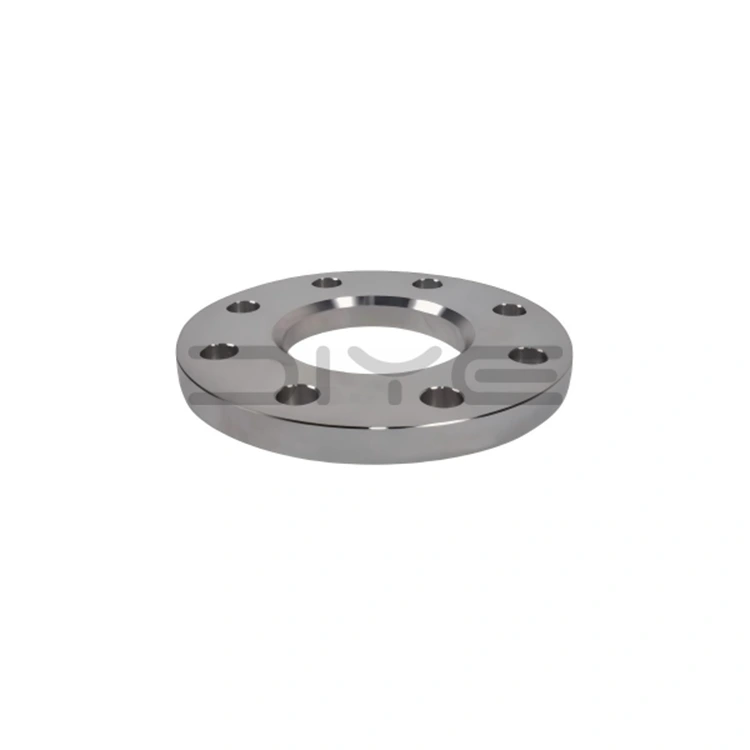

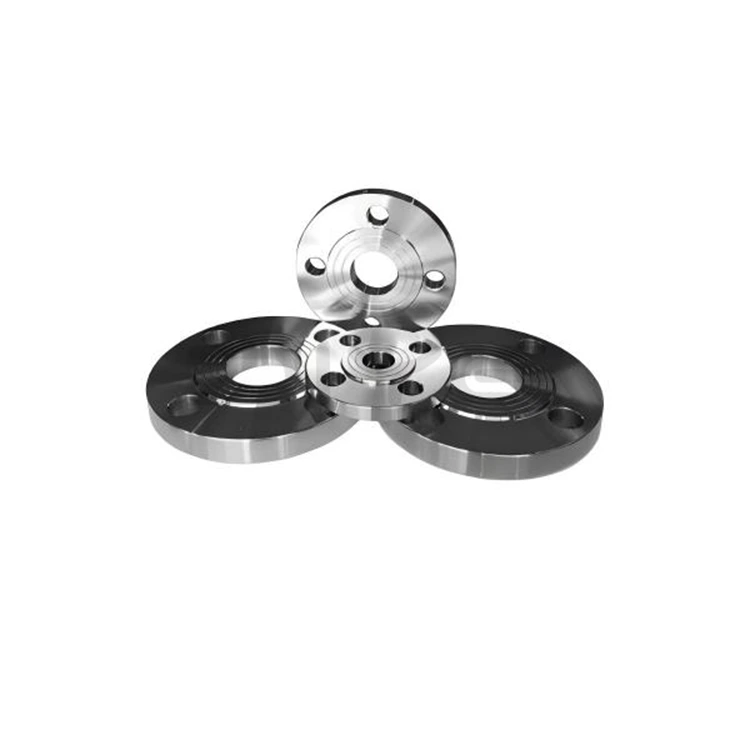

GOST 12820-80 Φλάντζα

Η φλάντζα GOST 12820-80 παράγεται με βάση δύο βασικά συστήματα προτύπων GOST, που αποτελούν ένα πλήρες τεχνικό σύστημα συμβατό τόσο με τις παραδοσιακές ρωσικές προδιαγραφές όσο και με τις προδιαγραφές αγωγών επόμενης γενιάς:

1. GOST 12820-80: Ένα κλασικό πρότυπο ειδικά για φλάντζες ολίσθησης από χάλυβα μέσης και χαμηλής πίεσης, κατάλληλο για PN 0,1–2,5MPa, DN10–1600, κυρίως εξοπλισμένο με επιφάνειες στεγανοποίησης RF/FF, που χρησιμοποιείται ευρέως σε συμβατικούς δημοτικούς και γενικούς βιομηχανικούς αγωγούς.

2. GOST 33259-2015: Ένα νέο γενικό βασικό πρότυπο που αντικαθιστά το παλιό πρότυπο, που καλύπτει όλες τις ονομαστικές τιμές πίεσης (PN1–250) και όλους τους τύπους φλάντζας, συμπεριλαμβανομένης της ολίσθησης, του λαιμού συγκόλλησης, της χαλαρής φλάντζας και της τυφλής φλάντζας, καλύπτοντας τις ανάγκες έργων υψηλής πίεσης και διαφοροποίησης.

Βασικές Παράμετροι Προϊόντος

1. Εύρος πίεσης και διαμέτρου

- Ονομαστική πίεση (PN): 6 επίπεδα (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), που καλύπτουν συνθήκες λειτουργίας από 0,1 έως 2,5 MPa.

- Ονομαστική διάμετρος (DN): DN10–1600 (½"–64"), που ταιριάζει με τις κύριες προδιαγραφές βιομηχανικών σωληνώσεων.

2. Τύπος επιφάνειας στεγανοποίησης

- Τυπικός τύπος: RF (Raised Face, Type 02) με ίσαλο γραμμή, τραχύτητα Ra≤3,2μm; FF (Επίπεδη όψη, Τύπος 01) στο ίδιο επίπεδο με το επίπεδο της φλάντζας.

- Προαιρετικοί τύποι: MFM (Raised Face), TG (Tongue & Groove), κατάλληλο για περιβάλλοντα υψηλής πίεσης/διαβρωτικά.

3. Επιλογή υλικού

Χρησιμοποιεί κύρια ρωσικά πρότυπα και διεθνή ισοδύναμα υλικά, σύμφωνα με το πρότυπο GOST 12816-80:

- Ανοξείδωτος χάλυβας: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Ανθρακούχο χάλυβα: St20, St35; Χάλυβας χαμηλού κράματος: 16Mn.

Παραγωγή και Διασφάλιση Ποιότητας

1. Έλεγχος Παραγωγής

- Η ακρίβεια διαστάσεων, συμπεριλαμβανομένης της εξωτερικής διαμέτρου, της εσωτερικής διαμέτρου, της απόστασης στο κέντρο της οπής μπουλονιού, του πάχους και του ύψους της επιφάνειας στεγανοποίησης, τηρεί αυστηρά τους τυπικούς πίνακες.

- Οι προηγμένες διαδικασίες κατεργασίας και σφυρηλάτησης CNC εξασφαλίζουν σταθερή απόδοση του προϊόντος και υψηλή συνέπεια.

2. Ποιοτικός έλεγχος

- Επιθεώρηση πλήρους αντικειμένου: οπτική επιθεώρηση, μέτρηση διαστάσεων και υδροστατική δοκιμή ονομαστικής πίεσης 1,5 φορές.

- Πλήρης πιστοποίηση: για κάθε παρτίδα παρέχεται πιστοποιητικό υλικού GOST, πιστοποίηση EAC και έκθεση ποιοτικού ελέγχου.

Κάλυψη τύπου φλάντζας:

1. 01: Φλάντζα επίπεδης όψης (PL, GOST 12820-80 τύπος πυρήνα)

2. 02: Φλάντζα υποδοχής (SO)

3. 03: Χαλαρή φλάντζα (LJ)

4. 04: Χαλαρή φλάντζα πισινών (LJ)

5. 05: Πίσω φλάντζα (WN, σύμφωνα με το GOST 12821-80)

6. 06: Τυφλή φλάντζα (BL)

Υπηρεσίες προσαρμογής και υποστήριξης:

1. Μη τυποποιημένη προσαρμογή: Το μέγεθος, το υλικό και η επιφάνεια σφράγισης μπορούν να προσαρμοστούν σύμφωνα με τα σχέδια του έργου.

2. Προμήθεια μίας στάσης: Παρέχει ταιριαστούς συνδετήρες και σφραγίδες GOST, απλοποιώντας τη διαδικασία προμήθειας και διασφαλίζοντας τη συμβατότητα.

3. Προσαρμοστικότητα της αγοράς: Τα προϊόντα συμμορφώνονται πλήρως με τα πρότυπα της ρωσικής αγοράς και της αγοράς της ΚΑΚ, κατάλληλα για μακροπρόθεσμα έργα και εξωτερική εμπορική συνεργασία.

Η φλάντζα DIYE VALVE GOST 12820-80 συνδυάζει την επαγγελματική κατασκευή, την τυπική συμμόρφωση και την αξιόπιστη ποιότητα, καθιστώντας την το προτιμώμενο προϊόν για συνδέσεις αγωγών χαμηλής και μέσης πίεσης στις αγορές της Ρωσίας, της ΚΑΚ και της Κεντρικής Ασίας. Τηρούμε τις αρχές της ποιότητας πρώτα απ' όλα και πάνω απ' όλα στους πελάτες, παρέχοντας σταθερή προμήθεια και τεχνική υποστήριξη στους παγκόσμιους συνεργάτες μας.

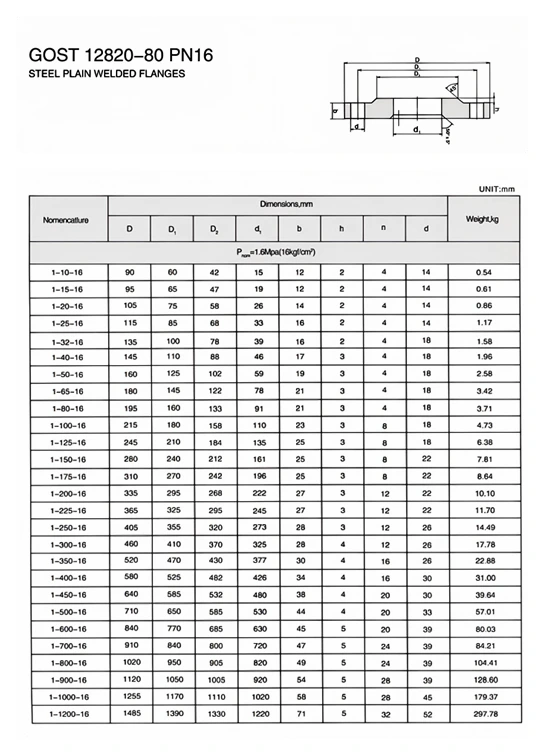

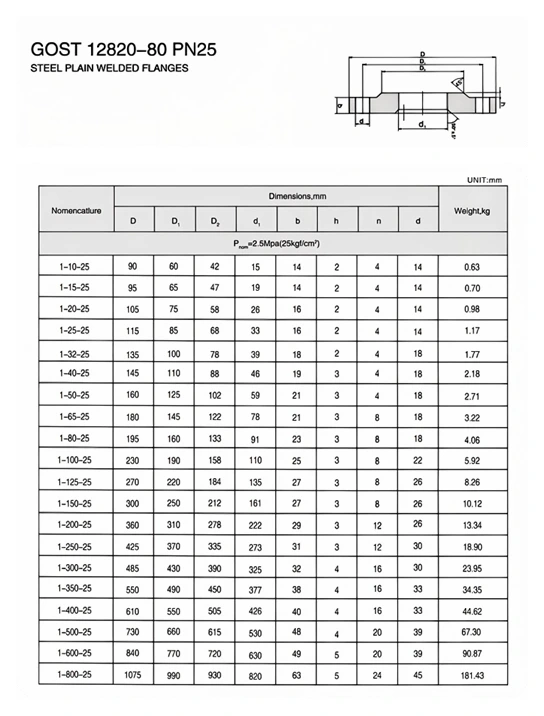

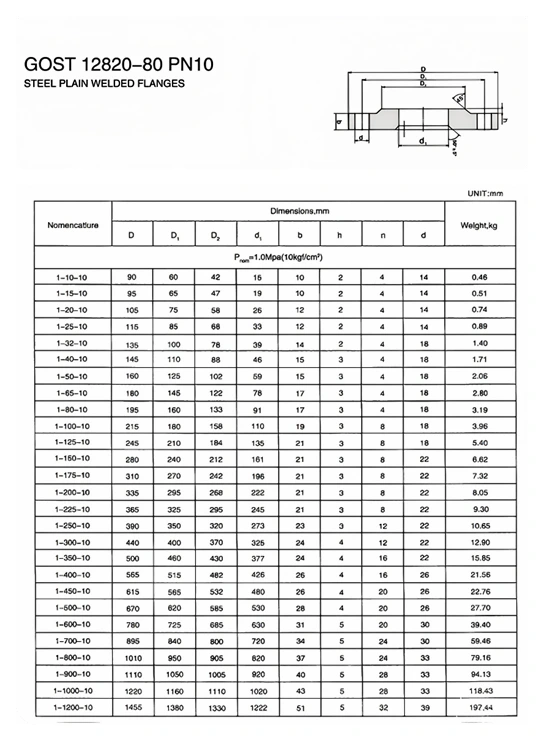

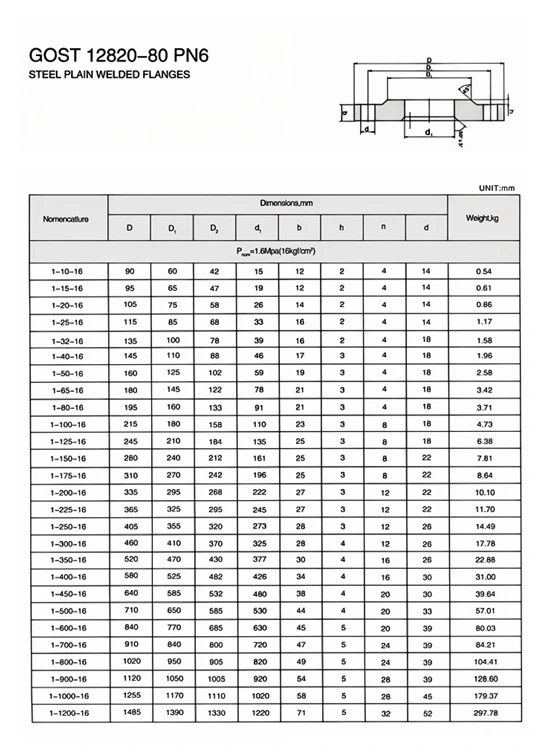

Τεχνικές Προδιαγραφές

Συχνές ερωτήσεις

Ε: Ποια είναι τα κοινά βασικά πρότυπα για τις φλάντζες GOST 12820-80;

A: Το GOST 12820-80 είναι ένα κλασικό παλιό πρότυπο, εξειδικευμένο σε φλάντζες ολίσθησης από χάλυβα μέσης και χαμηλής πίεσης. Το GOST 33259-2015 είναι μια νέα έκδοση του γενικού βασικού προτύπου, αντικαθιστώντας πλήρως το παλιό σύστημα, καλύπτοντας όλα τα επίπεδα πίεσης και όλους τους τύπους φλάντζες και συνδέεται με σύγχρονες ρωσικές επιχειρήσεις και έργα πιστοποίησης EAC.

Ε: Μπορούν τα δύο πρότυπα να αντικατασταθούν και να συνδεθούν μεταξύ τους;

Α: Τα συμβατικά μεγέθη είναι συμβατά, αλλά για τις παραμέτρους υψηλής πίεσης, επιφάνειας στεγανοποίησης, πάχους τοιχώματος και μπουλονιών, θα υπερισχύει το GOST 33259-2015. Το GOST 12820-80 μπορεί να χρησιμοποιηθεί για συντήρηση παλιού εξοπλισμού και το νέο πρότυπο του 2015 πρέπει να εφαρμοστεί για νέα κατασκευαστικά έργα.

Ε: Πώς να επιλέξετε μεταξύ φλάντζες GOST slip-on και φλάντζες λαιμού συγκόλλησης;

Α: Οι ολισθηρές φλάντζες GOST 12820-80 είναι κατάλληλες για κανονική θερμοκρασία, μέση και χαμηλή πίεση, γενική παροχή νερού και αγωγούς αποχέτευσης/διεργασίας. Οι φλάντζες λαιμού συγκόλλησης GOST 33259-2015 είναι ανθεκτικές σε υψηλές θερμοκρασίες και υψηλή πίεση, αντικραδασμικές και χρησιμοποιούνται για πετρέλαιο και φυσικό αέριο, χημική βιομηχανία, κύριο ατμό και άλλους αγωγούς υψηλού κινδύνου.

Ε: Ποιοι είναι οι συνήθεις τύποι επιφανειών στεγανοποίησης των φλαντζών GOST 12820-80;

Α: RF (Raised Face, το πιο συχνά χρησιμοποιούμενο), FF (Flat Face), MFM (Male-Female Face), TG (Tongue and Groove Face), RJ (Ring Joint Face, διαμόρφωση υψηλών προδιαγραφών του νέου προτύπου, αφιερωμένη στη σφράγιση μετάλλων υψηλής θερμοκρασίας και υψηλής πίεσης).

Ε: Ποιοι αγωγοί και μπουλόνια ταιριάζουν με τις φλάντζες GOST 12820-80;

Α: Συνδυάζεται με χαλύβδινους σωλήνες GOST και ειδικά μπουλόνια και παξιμάδια GOST. Τα παρεμβύσματα επιλέγονται από τα στάνταρ ελαστικά παρεμβύσματα GOST, τα παρεμβύσματα με σπειροειδή περιέλιξη και τα παρεμβύσματα μεταλλικού δακτυλίου. Το πλήρες σετ αντιστοίχισης αποτρέπει τη διαρροή.
