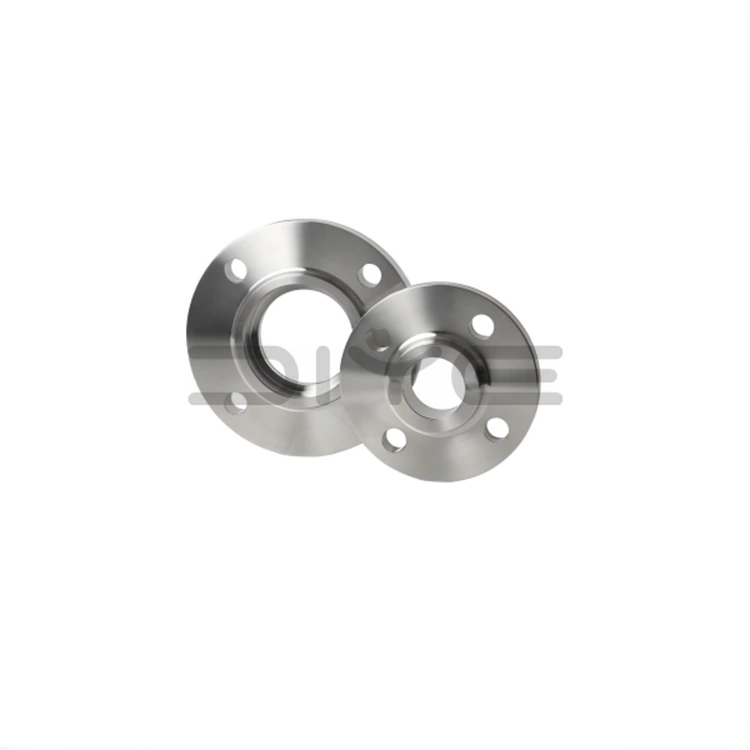

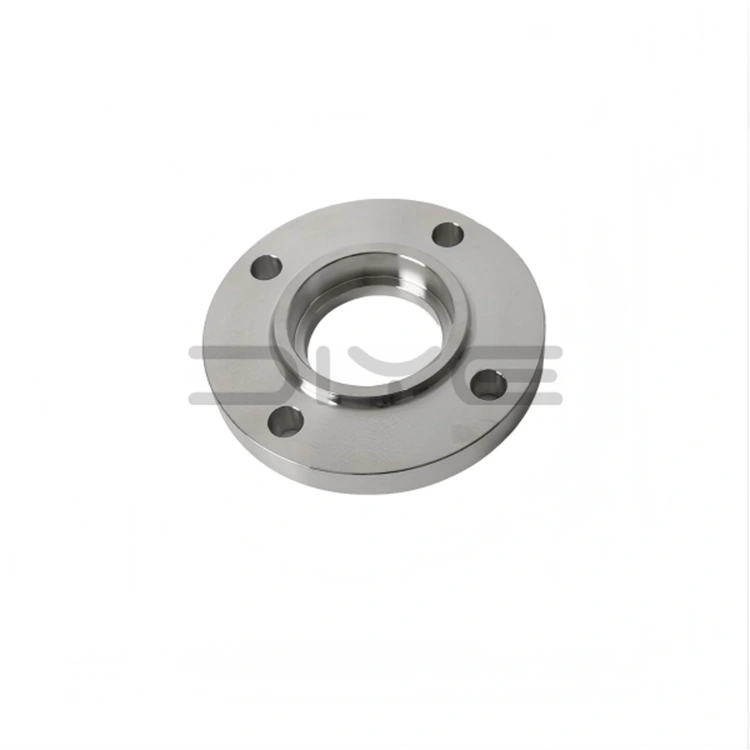

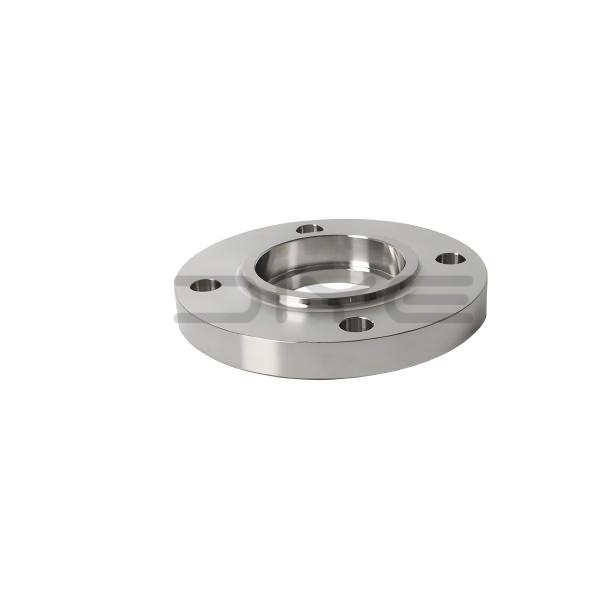

Υποδοχή φλάντζας συγκόλλησης

Το Socket Welding Flange είναι μια σφυρηλατημένη φλάντζα με λαιμό και μια εσωτερική αυλάκωση στο ένα άκρο. Κατά την εγκατάσταση, ο χαλύβδινος σωλήνας εισάγεται στην υποδοχή και ασφαλίζεται με μια εξωτερική συγκόλληση φιλέτου, εξαλείφοντας την ανάγκη λοξότμησης του άκρου του σωλήνα ή χρήσης μιας πλάκας στήριξης συγκόλλησης. Τα προϊόντα κατασκευάζονται κατά κύριο λόγο σύμφωνα με τα πρότυπα ASME B16.5, καλύπτοντας τιμές πίεσης από την Κλάση 150 έως την Κλάση 2500, καθιστώντας τα την προτιμώμενη αποσπώμενη σύνδεση για συστήματα σωληνώσεων μικρής διαμέτρου και υψηλής πίεσης.

Τυπικοί τύποι επιφανειών στεγανοποίησης

1. RF (Raised Face): Ο βασικός τύπος της βιομηχανίας, συμβατός με σπειροειδείς φλάντζες και παρεμβύσματα PTFE, κατάλληλος για γενικές συνθήκες λειτουργίας.

2. RJ (Ring Joint): Σχεδιασμένο για ακραίες συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης, συμβατό με μεταλλικές φλάντζες δακτυλίου.

3. MFM (Matching Face): Αποτρέπει τη διάβρωση και τη συμπίεση της φλάντζας, βελτιώνοντας τη σταθερότητα της στεγανοποίησης κάτω από σκληρές συνθήκες.

Αρχή Εργασίας και Διαδικασία Συγκόλλησης

1. Εισαγωγή σωλήνα: Εισαγάγετε το σωλήνα στην πρίζα μέχρι να έρθει σε επαφή με το εσωτερικό βήμα και, στη συνέχεια, τραβήξτε ελαφρά για να επιτρέψετε το διάκενο θερμικής διαστολής.

2. Συγκόλληση φιλέτου: Εκτελέστε συνεχείς εξωτερικές συγκολλήσεις φιλέτου στη διασταύρωση του εξωτερικού τοιχώματος του σωλήνα και του λαιμού της φλάντζας.

3. Σφράγιση και ανακούφιση από τάσεις: Η συγκόλληση παρέχει δομική στερέωση και σφράγιση. το εσωτερικό διάκενο απορροφά τη θερμική διαστολή, αποτρέποντας το ράγισμα της συγκόλλησης.

4. Μη καταστροφική δοκιμή: Η συγκόλληση μπορεί να υποβληθεί σε δοκιμή διείσδυσης PT για να διασφαλιστεί η απόδοση σφράγισης ακριβείας των κρίσιμων συστημάτων μικρής διαμέτρου.

Βασικά δομικά πλεονεκτήματα

1. Αυτοκεντρική φλάντζα συγκόλλησης υποδοχής: Η ενσωματωμένη φλάντζα συγκόλλησης υποδοχής επιτρέπει την αυτόματη ευθυγράμμιση σωλήνων, απλοποιώντας την εγκατάσταση και εξασφαλίζοντας υψηλή ομοαξονικότητα.

2. Ενσωματωμένη σφυρηλατημένη δομή: Ο μονοκόμματος σφυρηλατημένος λαιμός παρέχει εξαιρετική ακαμψία και σταθερή αντίσταση πίεσης.

3. Αποτελεσματική και βολική συγκόλληση: Απαιτούνται μόνο εξωτερικές συγκολλήσεις φιλέτου, επιτρέποντας τη γρήγορη κατασκευή και εξαλείφοντας την ανάγκη για συγκόλληση πλήρους διείσδυσης.

4. Προστασία από θερμική καταπόνηση: Παρέχεται ειδικό κενό διαστολής στο κάτω μέρος του σωλήνα για την απελευθέρωση της θερμικής καταπόνησης υψηλής θερμοκρασίας και την πρόληψη της αστοχίας της άρθρωσης.

Προδιαγραφές και Επιλογές Υλικών

1. Τυπικά μεγέθη: Κυρίως DN15–DN50 (NPS 1/2″–2″), βελτιστοποιημένα για συστήματα υψηλής πίεσης μικρής διαμέτρου.

2. Διαβαθμίσεις πίεσης: Οι κοινώς χρησιμοποιούμενες προδιαγραφές είναι Κλάση 300/600 και άνω, κατάλληλες για συνθήκες μέσης και υψηλής πίεσης.

3. Τύποι υλικών: Διατίθεται σε ανθρακούχο χάλυβα ASTM A105, ανοξείδωτο χάλυβα 304/316L, κράμα χάλυβα και σφυρήλατο χάλυβα χαμηλής θερμοκρασίας.

Σενάρια εφαρμογής και δυνατότητες εξυπηρέτησης

Οι φλάντζες συγκόλλησης υποδοχών DIYE VALVE χρησιμοποιούνται ευρέως σε έργα πετρελαίου και φυσικού αερίου, χημικών, παραγωγής ηλεκτρικής ενέργειας και διεθνών μηχανολογικών έργων. Προσφέρουμε τυποποιημένα μεγέθη σε απόθεμα καθώς και πλήρως προσαρμοσμένες λύσεις για μη τυποποιημένα μεγέθη και ειδικά υλικά. Κάθε προϊόν συνοδεύεται από μια πλήρη αυθεντική αναφορά ποιοτικού ελέγχου κατασκευαστή, πιστοποιητικό υλικού, δεδομένα ανίχνευσης ελαττωμάτων και ένα πλήρες σύνολο εγγράφων εξαγωγής, διασφαλίζοντας την πλήρη συμμόρφωση με τις απαιτήσεις διαφόρων έργων παγκοσμίως.

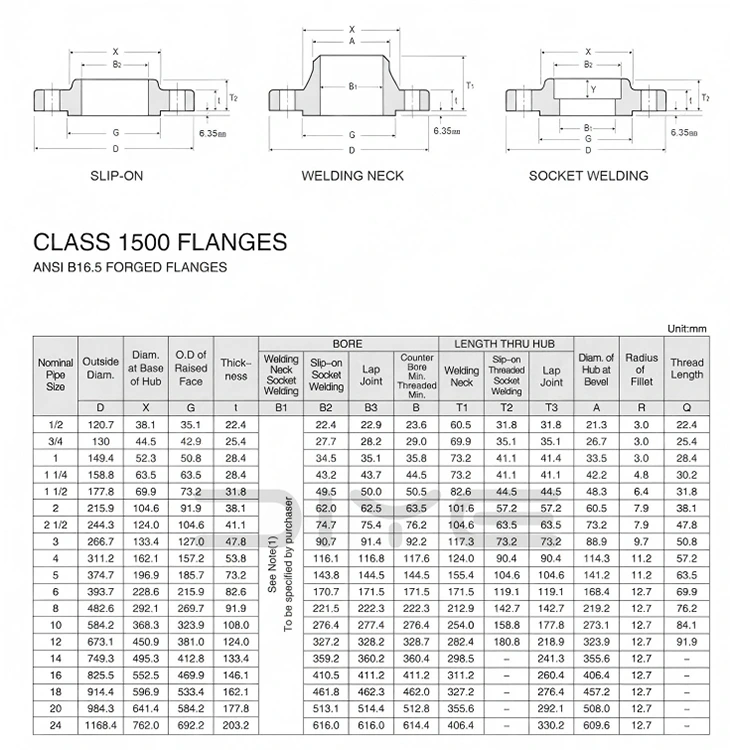

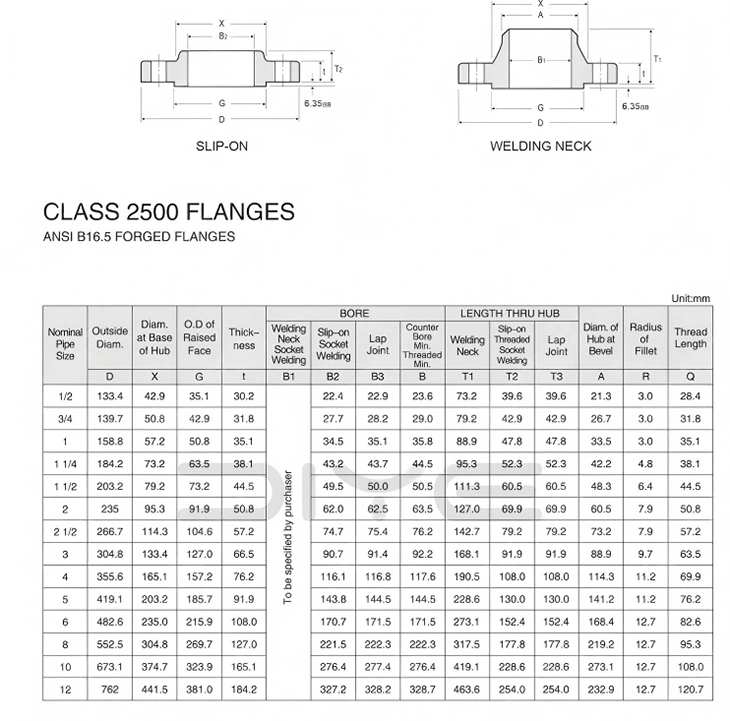

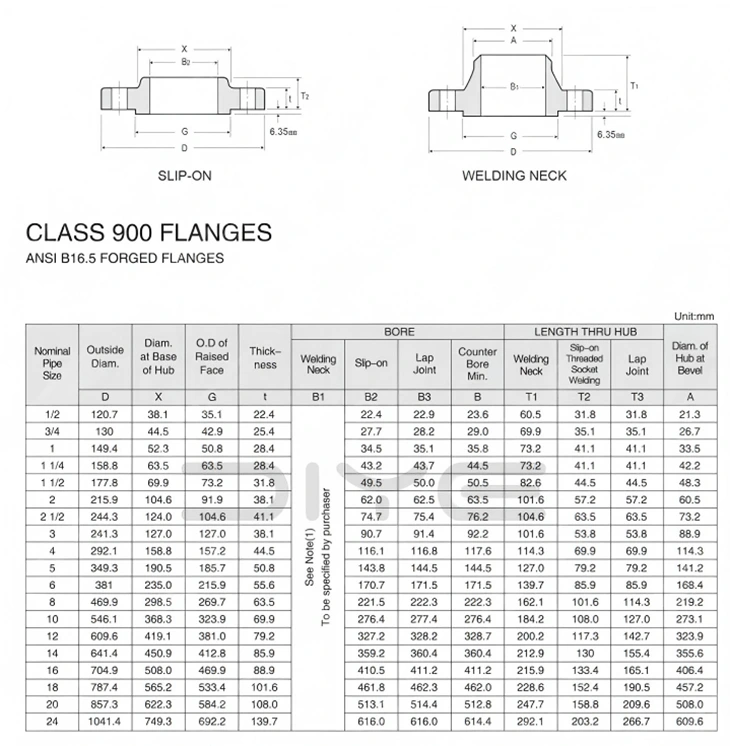

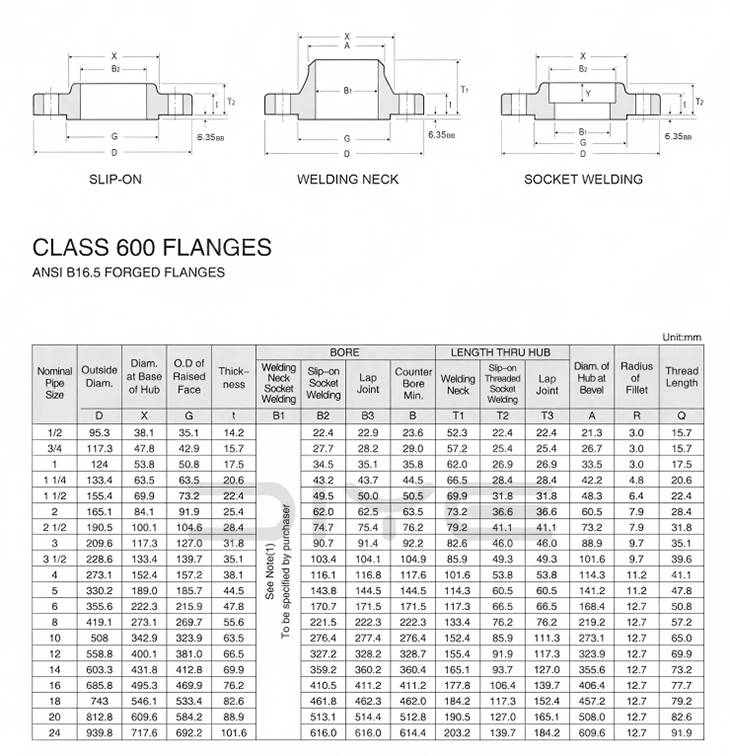

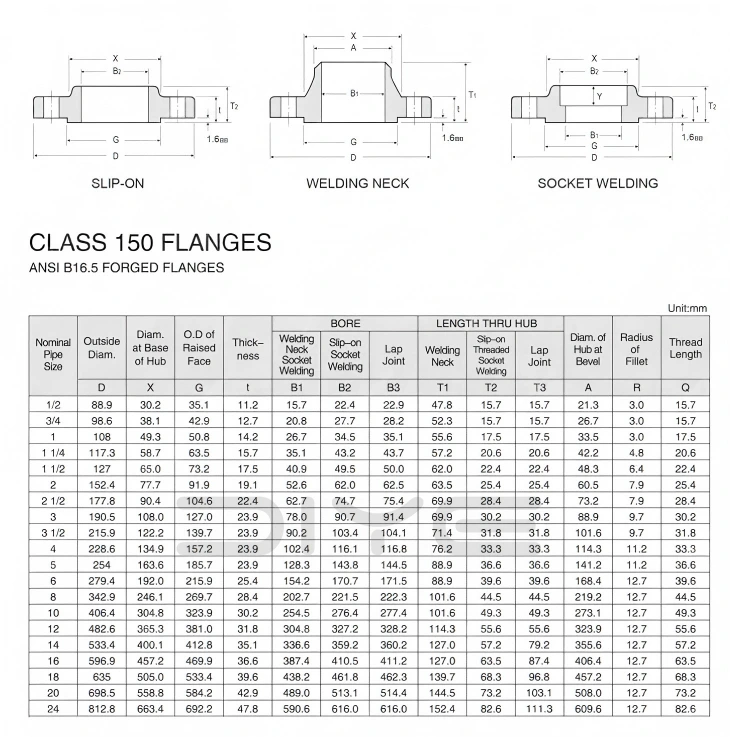

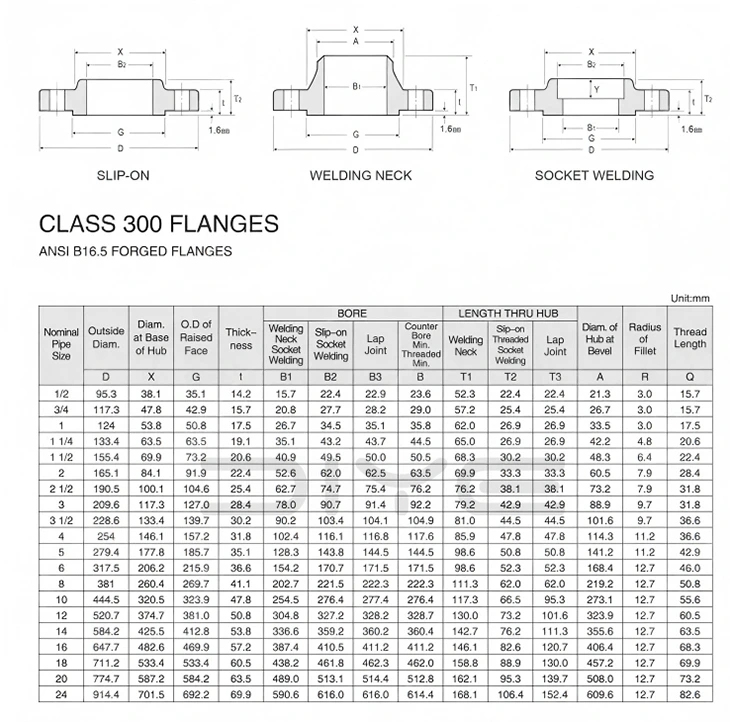

Τεχνικές Παράμετροι
