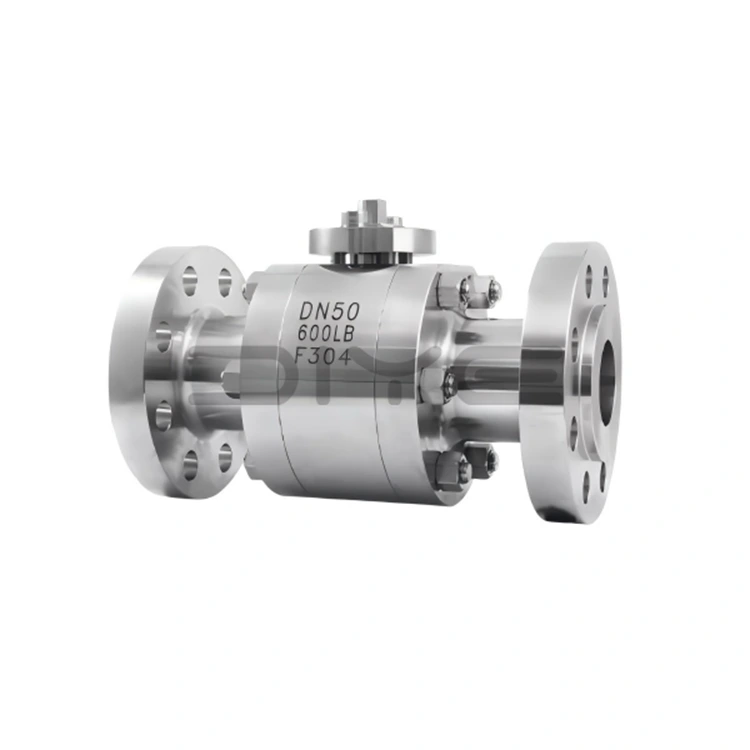

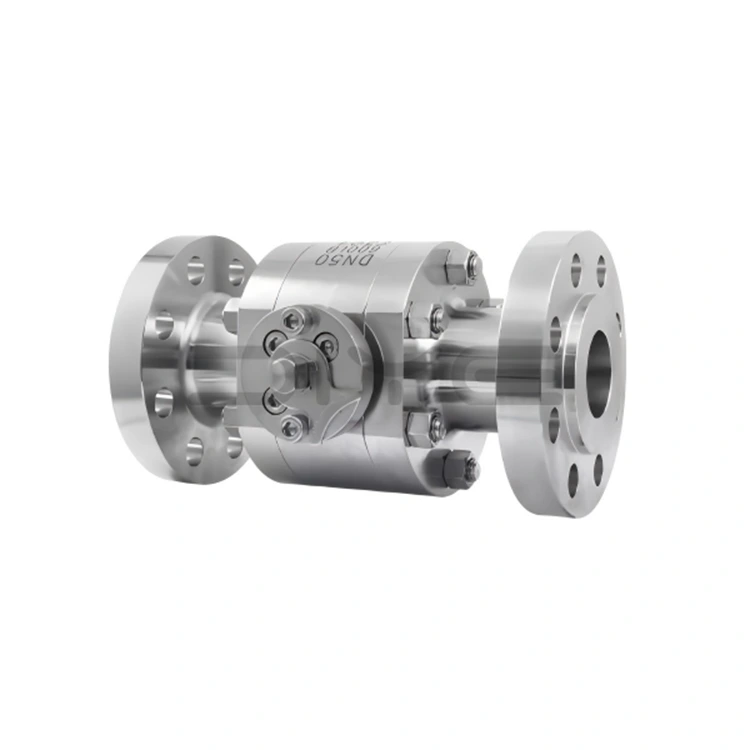

Σφυρήλατο ατσάλι με φλαντζωτή σφαιρική βαλβίδα υψηλής πίεσης

Η σειρά σφυρηλατημένης σφαιρικής βαλβίδας υψηλής πίεσης από σφυρήλατο χάλυβα της DIYE VALVE έχει σχεδιαστεί, κατασκευαστεί και δοκιμαστεί σε αυστηρή συμφωνία με πολλαπλά εγχώρια και διεθνή πρότυπα για να διασφαλιστεί ότι η απόδοση του προϊόντος ανταποκρίνεται στις παγκόσμιες ανάγκες μηχανικής.

- Πρότυπα σχεδίασης και κατασκευής: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Πρότυπα σύνδεσης φλάντζας: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Πρότυπα δομικού μήκους: ASME B16.10

- Πρότυπα δοκιμών: GB/T 13927, ISO 5208

Τυπικές ονομαστικές διάμετροι: DN10~DN300 (1/4"~12"), ονομαστικές τιμές πίεσης: Κλάση 150~Κλάση 600 (PN10~PN100); Διατίθενται προσαρμοσμένες μη τυπικές προδιαγραφές υψηλής πίεσης, όπως 2500LB και PN400, και οι ονομαστικές διάμετροι μπορούν να ρυθμιστούν σύμφωνα με τα σχέδια των πελατών για να προσαρμοστούν σε διαφορετικές απαιτήσεις σωλήνων υψηλής πίεσης.

Βασικά Πλεονεκτήματα Προϊόντος

1. Υψηλής ποιότητας σφυρήλατα υλικά, σταθερή απόδοση

Το κύριο υλικό της σφυρηλατημένης σφαιρικής βαλβίδας υψηλής πίεσης από σφυρήλατο χάλυβα είναι σφυρηλατημένος χάλυβας υψηλής ποιότητας, κατάλληλος για διάφορες σκληρές συνθήκες εργασίας, και συγκεκριμένα ως εξής:

- Σφυρηλάτηση ανθρακούχου χάλυβα (WCB/A216-WCB): Υψηλή δομική αντοχή, κατάλληλη για συμβατικές μη διαβρωτικές συνθήκες υψηλής πίεσης (όπως συνηθισμένοι βιομηχανικοί αγωγοί πετρελαίου και αερίου).

- Σφυρηλάτηση από ανοξείδωτο χάλυβα (F304/F316L): Το υλικό 304 είναι ανθεκτικό στην ήπια διάβρωση, κατάλληλο για γενικές χημικές ουσίες υψηλής πίεσης, επεξεργασία νερού και άλλες συνθήκες. Το υλικό 316L, με πρόσθετο μολυβδαίνιο, βελτιώνει σημαντικά την αντίσταση στη διάβρωση και την οξείδωση, κατάλληλο για εξαιρετικά διαβρωτικά περιβάλλοντα όπως οξέα, αλκάλια, μέσα που περιέχουν θείο και θαλασσινό νερό. Η διάρκεια ζωής του κάτω από διαβρωτικές συνθήκες υψηλής πίεσης είναι 3-5 φορές μεγαλύτερη από εκείνη των συνηθισμένων σφαιρικών βαλβίδων από ανθρακούχο χάλυβα.

- Ειδικά σφυρήλατα από χάλυβα (όπως 35CrMoA): Προσαρμοσμένα για ακραία υψηλή πίεση και ειδικές συνθήκες εργασίας, παρέχοντας αξιόπιστη υλική υποστήριξη.

2. Αξεσουάρ υψηλής απόδοσης, ασφαλή και ανθεκτικά

Όλα τα εξαρτήματα για τη σφυρηλάτηση βαλβίδας υψηλής πίεσης από σφυρήλατο χάλυβα είναι κατασκευασμένα από εξειδικευμένα υλικά υψηλής πίεσης, διασφαλίζοντας τη συνολική σταθερότητα και ασφάλεια της βαλβίδας:

- Στέλεχος βαλβίδας: Κατασκευασμένο από σφυρήλατα σφυρήλατα ανθεκτικά στη φθορά και αντοχή στη διάβρωση, όπως το 2Cr13/A246-416, με επεξεργασία επιφάνειας με νιτρίωση, που προσφέρει εξαιρετική αντοχή στη στρέψη. Ο σχεδιασμός που είναι τοποθετημένος στο κάτω μέρος με δομή οπίσθιας σφράγισης αποτρέπει την πτώση του στελέχους της βαλβίδας και τη διαρροή μέσων.

- Μπουλόνια: Χρησιμοποιήστε εξειδικευμένα μπουλόνια υψηλής πίεσης 35CrMoA/A193-B7, που προσφέρουν υψηλή αντοχή και ιδιότητες κατά της χαλάρωσης, κατάλληλα για συνθήκες υψηλής πίεσης.

- Τσιμούχες: Κατασκευάζονται από εξειδικευμένα υλικά υψηλής πίεσης όπως PTFE, PPL και φθοριούχο καουτσούκ. Ορισμένα μοντέλα χρησιμοποιούν μια τριπλή δομή μεταλλικής σκληρής σφράγισης + ελαστική βοηθητική σφράγιση, όπου όσο υψηλότερη είναι η πίεση, τόσο πιο σφιχτή είναι η σφράγιση, επιτυγχάνοντας αμφίδρομη μηδενική διαρροή και πληρώντας το πρότυπο API 6D "zero leakage".

3. Επιστημονική Δομή, Ευρεία Προσαρμοστικότητα

Υιοθετώντας στοχευμένους δομικούς σχεδιασμούς με βάση τις συνθήκες λειτουργίας, η σφυρηλατημένη βαλβίδα με φλάντζα υψηλής πίεσης από σφυρήλατο χάλυβα είναι κατάλληλη για διάφορα σενάρια:

- Δομή αιωρούμενης μπάλας: Κατάλληλη για βαλβίδες μικρής διαμέτρου, βασιζόμενη σε μέτρια πίεση για να εξασφαλίσει μια σφιχτή εφαρμογή μεταξύ της σφαίρας και της έδρας της βαλβίδας. Απλή δομή, αξιόπιστη στεγανοποίηση.

- Σταθερή σφαιρική δομή: Κατάλληλη για βαλβίδες μεγάλης διαμέτρου. Η σφαίρα υποστηρίζεται από πάνω και κάτω άξονες, αποτρέποντας τη μετατόπιση κατά το άνοιγμα και το κλείσιμο, μειώνοντας τη ροπή λειτουργίας, κατάλληλη για συχνή λειτουργία υπό υψηλή πίεση και μειώνοντας τη φθορά του στελέχους της βαλβίδας.

- Αντιστατικός και πυρίμαχος σχεδιασμός: Εξοπλισμένος σε ορισμένα μοντέλα. Ο αντιστατικός σχεδιασμός αποτρέπει τους στατικούς σπινθήρες και ο πυρίμαχος σχεδιασμός επιτρέπει την προσωρινή σφράγιση μέσω της επαφής μετάλλου με μέταλλο μετά την καύση των τσιμουχών, κατάλληλο για εύφλεκτες και εκρηκτικές συνθήκες υψηλής πίεσης.

Η δέσμευσή μας

Ως επαγγελματίας κατασκευαστής και προμηθευτής στην Κίνα, η DIYE VALVE τηρεί τη φιλοσοφία "Πρώτα η Ποιότητα, Ανώτατος Πελάτης". Το εργοστάσιό μας διαθέτει πλήρες σύστημα παραγωγής και δοκιμών, με αυστηρό έλεγχο σε όλη τη διαδικασία για την εξασφάλιση της ποιότητας των προϊόντων. Παρέχουμε επίσης επαγγελματική τεχνική υποστήριξη και εξυπηρέτηση μετά την πώληση και έχουμε δημιουργήσει μακροπρόθεσμες και σταθερές σχέσεις συνεργασίας με παγκόσμιους εταίρους.

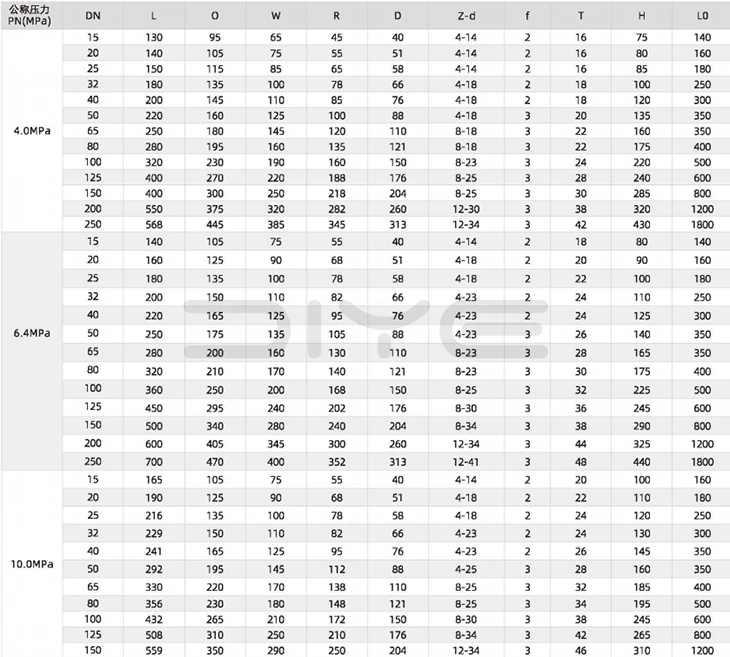

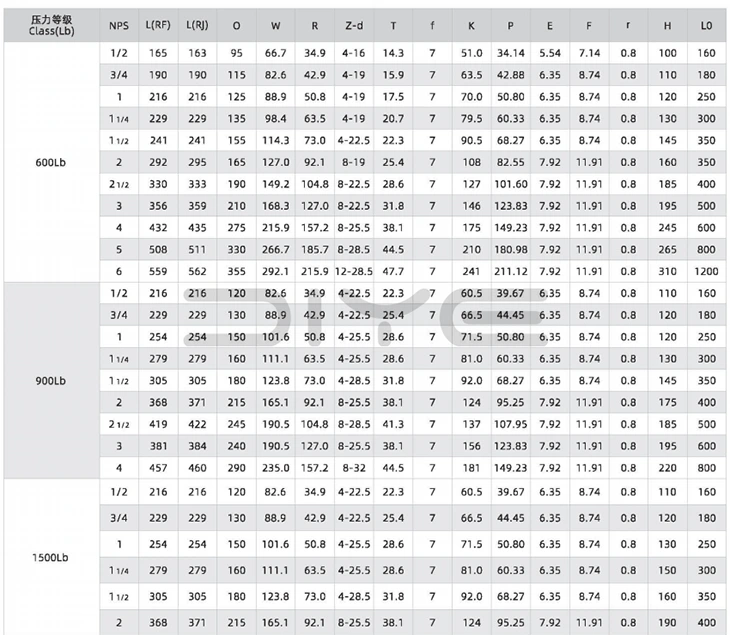

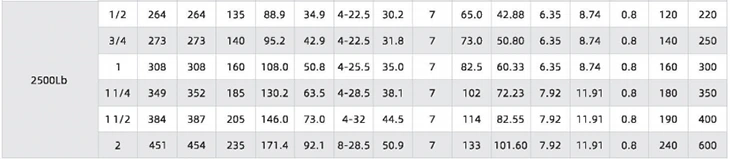

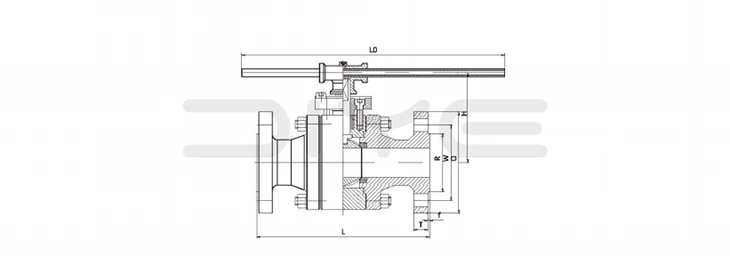

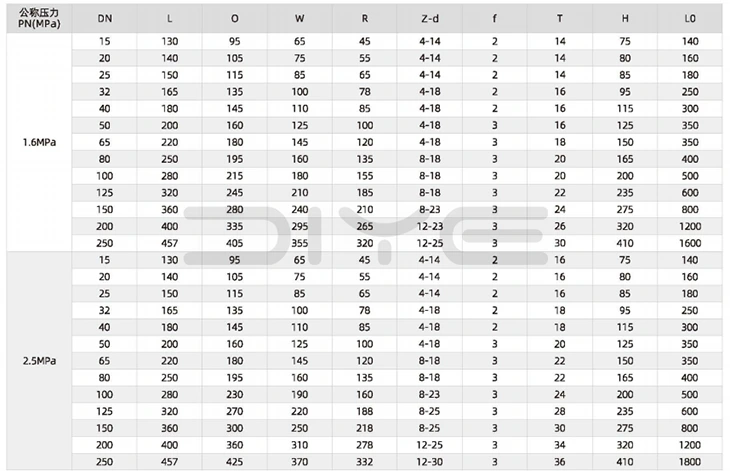

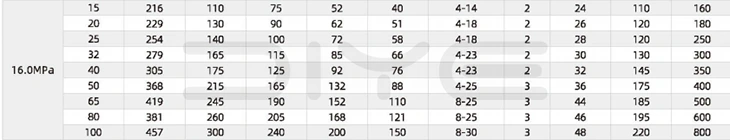

Τεχνικές Παράμετροι

FAQ

Ε: Μπορεί η σφαιρική βαλβίδα με φλάντζα υψηλής πίεσης από σφυρήλατο χάλυβα να επιτύχει μηδενική διαρροή υπό υψηλή πίεση;

Α: Υιοθετεί ένα σχέδιο διπλής στεγανοποίησης κατάλληλο για συνθήκες εργασίας υψηλής πίεσης: ① Κύρια στεγανοποίηση: Υιοθετεί έναν συνδυασμό ενσωματωμένης ελαστικής έδρας βαλβίδας (PTFE/PPL/φθοριούχο καουτσούκ) και μεταλλική σκληρή σφράγιση, με δακτύλιο Ο πίσω από την έδρα της βαλβίδας. Όσο υψηλότερη είναι η μεσαία πίεση, τόσο πιο σφιχτή η έδρα της βαλβίδας συμπιέζει τη σφαίρα, επιτυγχάνοντας αμφίδρομη μηδενική διαρροή και πληρώντας το πρότυπο API 6D "zero leakage". ② Σφράγιση στελέχους βαλβίδας: Υιοθετεί ένα στέλεχος βαλβίδας τοποθετημένο στο κάτω μέρος + δομή οπίσθιας σφράγισης + σφράγιση στεγανοποίησης πολλαπλών στρωμάτων. Η συσκευασία είναι κατασκευασμένη από ειδικό εύκαμπτο γραφίτη υψηλής πίεσης ή PTFE για την αποφυγή μεσαίας διαρροής στο στέλεχος της βαλβίδας και την αποφυγή στρέψης και αποκόλλησης του στελέχους βαλβίδας υπό υψηλή πίεση. ③ Αντιστατικός/Πυράντοχος σχεδιασμός: Ορισμένα μοντέλα έχουν ενσωματωμένα αντιστατικά ελατήρια. Όταν η σφράγιση καίγεται, μπορεί να επιτευχθεί προσωρινή σφράγιση μέσω επαφής μετάλλου με μέταλλο, κατάλληλη για συνθήκες εργασίας με εύφλεκτα και εκρηκτικά μέσα.

Ε: Ποιες είναι οι διαφορές μεταξύ της πλωτής μπάλας και των σταθερών σφαιρικών δομών της σφυρηλατημένης σφαιρικής βαλβίδας υψηλής πίεσης με φλάντζα από σφυρήλατο χάλυβα; Πώς να επιλέξετε σύμφωνα με το διαμέτρημα;

Α: ① Δομή αιωρούμενης μπάλας: Χρησιμοποιείται συνήθως για μικρά διαμετρήματα (DN10~DN50), η μπάλα δεν έχει σταθερό στήριγμα και η σφράγιση επιτυγχάνεται πιέζοντας τη σφαίρα στην έδρα της μονής όψης της βαλβίδας μέσω μέσης πίεσης. Έχει απλή δομή, μικρή ροπή ανοίγματος και κλεισίματος και χαμηλό κόστος, κατάλληλο για συμβατικές συνθήκες εργασίας υψηλής πίεσης και μικρής ροής. ② Σταθερή δομή μπάλας: Χρησιμοποιείται συνήθως για μεγάλα διαμετρήματα (DN65~DN300), η σφαίρα υποστηρίζεται σταθερά από πάνω και κάτω στελέχη βαλβίδων, χωρίς μετατόπιση κατά το άνοιγμα και το κλείσιμο, ισχυρή σταθερότητα στην πίεση, κατάλληλη για συνθήκες εργασίας υψηλής πίεσης, μεγάλης ροής και συχνής λειτουργίας, που μπορεί να μειώσει αποτελεσματικά τον κίνδυνο φθοράς του στελέχους. Το Diye μπορεί να προσαρμόσει τις πλωτές μπάλες ή τις σταθερές δομές μπάλας σύμφωνα με τις ανάγκες των πελατών και τις συνθήκες εργασίας.

Ε: Ποιες είναι οι βασικές προφυλάξεις για την εγκατάσταση της σφυρηλατημένης σφαιρικής βαλβίδας υψηλής πίεσης από σφυρήλατο χάλυβα σε συνθήκες εργασίας υψηλής πίεσης;

Α: ① Σύνδεση φλάντζας: Τα μπουλόνια πρέπει να είναι ειδικά μπουλόνια υψηλής πίεσης όπως 35CrMoA/A193-B7 και η αρχή της «διαγώνιας ομοιόμορφης και βαθμιαίας σύσφιξης» πρέπει να υιοθετηθεί για να αποφευχθεί η ρωγμή του σώματος της βαλβίδας λόγω ανομοιόμορφης δύναμης και η ροπή πρέπει να συμμορφώνεται με τους τυπικούς κανονισμούς. ② Κατεύθυνση μέσης ροής: Βεβαιωθείτε ότι η ένδειξη κατεύθυνσης ροής σώματος βαλβίδας είναι σύμφωνη με την κατεύθυνση ροής μέσου. δεν υπάρχει περιορισμός στην κατεύθυνση ροής των σφαιρικών βαλβίδων πλήρους θυρίδας. ③ Περιβάλλον εγκατάστασης: Αποφύγετε την εξωτερική έκθεση στο ηλιακό φως και τη βροχή και καθαρίστε τις ακαθαρσίες του αγωγού πριν από την εγκατάσταση για να αποτρέψετε το μπλοκάρισμα του πυρήνα της μπάλας. ④ Αποδοχή δοκιμής πίεσης: Η επιτόπια δοκιμή πίεσης πρέπει να πραγματοποιείται μετά την εγκατάσταση. Η πίεση δοκιμής πίεσης νερού είναι 1,5 φορές η ονομαστική πίεση και η πίεση δοκιμής πίεσης αέρα είναι 1,1 φορές η ονομαστική πίεση. Μπορεί να τεθεί σε χρήση μόνο εάν δεν υπάρχει διαρροή.
