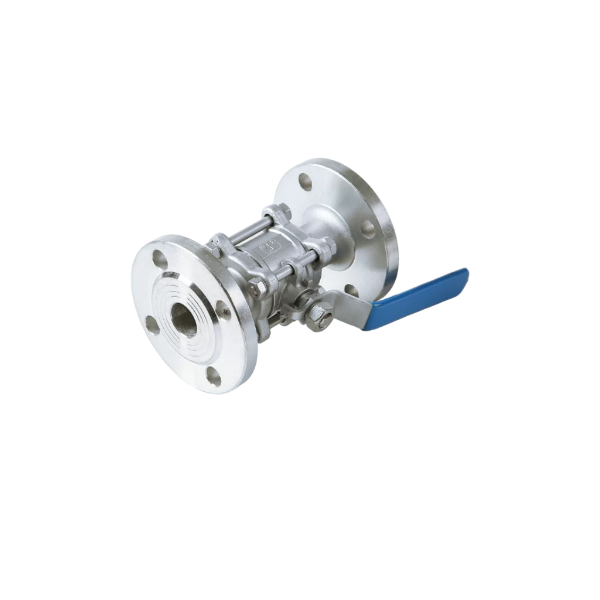

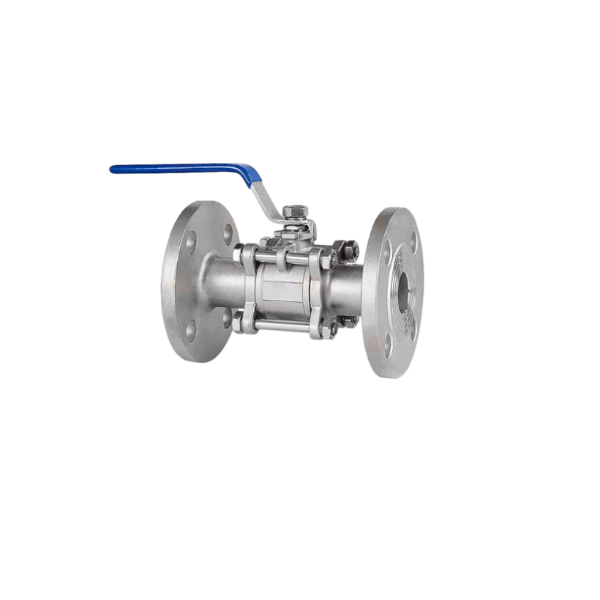

Σφαίρα φλάντζας 3τμχ από ανοξείδωτο χάλυβα

Εισαγωγή Προϊόντος

Η σφαιρική βαλβίδα με φλάντζα από ανοξείδωτο χάλυβα 3 τεμαχίων διαθέτει σφυρήλατο σώμα SS304/SS316L με κατεργασία CNC. Τα άκρα με φλάντζα επιτρέπουν την εύκολη συναρμολόγηση με βιομηχανικούς αγωγούς. Αυτή η βαλβίδα πλήρους θυρίδας, εξοπλισμένη με στέλεχος αντιφύσησης και σφράγιση έδρας από PTFE, ελαχιστοποιεί την απώλεια μέσης πίεσης. Υιοθετεί το πρότυπο ISO5211 μαξιλαράκι στερέωσης, διαθέσιμο για χειροκίνητη λειτουργία με μοχλό ή εξοπλισμένο με πνευματικούς και ηλεκτρικούς ενεργοποιητές για αυτόματο έλεγχο από απόσταση. Εξάγεται ευρέως για διακοπή υγρών σε συστήματα σωληνώσεων χημικών, επεξεργασίας νερού, πετρελαίου και αερίου και επεξεργασίας τροφίμων.

Αρχή Εργασίας

Η σφαιρική βαλβίδα με φλάντζα 3 τεμαχίων ελέγχει τη ροή του υγρού μέσω περιστροφής 90° της σφαίρας γύρω από τον άξονα του στελέχους. Μια διαμπερής οπή είναι κατεργασμένη στην μπάλα. Όταν η οπή ευθυγραμμίζεται με την κατεύθυνση του αγωγού, το υγρό περνά ελεύθερα. Μετά την περιστροφή 90 μοιρών, η συμπαγής πλευρά της μπάλας πιέζει πάνω στο κάθισμα για να εμποδίσει τη ροή. Το χωρισμένο σώμα τριών τεμαχίων περικλείει την μπάλα και τα μέρη σφράγισης. Το στέλεχος οδηγεί την περιστροφή της μπάλας. Η στενή επαφή μεταξύ μπάλας και καθίσματος δημιουργεί στεγανοποίηση με φυσαλίδες για το άνοιγμα ή το κλείσιμο των μέσων σωληνώσεων.

Φόντα

1.Η χωρισμένη κατασκευή τριών τεμαχίων επιτρέπει την εσωτερική επιθεώρηση και την αντικατάσταση στεγανοποίησης χωρίς να αφαιρείται ολόκληρη η βαλβίδα από τον αγωγό, μειώνοντας σημαντικά το κόστος συντήρησης.

2.Η σύνδεση με φλάντζα προσφέρει υψηλή βαθμολογία πίεσης και σταθερό σύνδεσμο σωλήνα. η βαλβίδα παραμένει σταθερή κατά την αποσυναρμολόγηση του αγωγού.

3.Το σώμα από σφυρήλατο ανοξείδωτο χάλυβα προσφέρει εξαιρετική αντοχή στη διάβρωση και εκτεταμένη διάρκεια ζωής για διαβρωτικά μέσα.

4.Ο σχεδιασμός πλήρους θυρίδας μειώνει την αντίσταση ροής και αποτρέπει τη συσσώρευση ιζημάτων.

5.Αξιόπιστη απόδοση στεγανοποίησης με χαμηλή ροπή λειτουργίας. συμβατό με αυτόματους ενεργοποιητές για τηλεχειρισμό.

6.Η αρθρωτή δομή εξασφαλίζει καλή εναλλαξιμότητα των ανταλλακτικών, πληρώντας τις απαιτήσεις πιστοποίησης για έργα στο εξωτερικό.

Τεχνικές Παράμετροι

Συχνές ερωτήσεις

Ε1: Ποιες επιλογές υλικών είναι διαθέσιμες για αυτήν τη σφαιρική βαλβίδα με φλάντζα 3 τεμαχίων;

Α: Το τυπικό υλικό αμαξώματος είναι ανοξείδωτος χάλυβας SS304 και SS316L. Η σφαίρα και το στέλεχος είναι επίσης από ανοξείδωτο χάλυβα. Το υλικό του καθίσματος είναι στάνταρ από PTFE. Το PFA είναι προαιρετικό για σκληρές διαβρωτικές συνθήκες εργασίας.

Ε2: Σε ποια περιοχή πίεσης και θερμοκρασίας μπορεί να λειτουργήσει η βαλβίδα;

Α: Πίεση εργασίας: PN16 / PN25 / Class150 / Class300 προαιρετικά. Το κάθισμα PTFE επιτρέπει τη θερμοκρασία εργασίας από -20℃ έως 180℃. Το πραγματικό εύρος εξαρτάται από την επιλογή μέσων και σφραγίδας.

Ε3: Μπορεί η βαλβίδα να τοποθετηθεί με πνευματικούς ή ηλεκτρικούς ενεργοποιητές;

Α: Ναι. Είναι κατασκευασμένο με την τυπική πλατφόρμα τοποθέτησης ISO5211. Η χειροκίνητη λαβή μπορεί να αντικατασταθεί με πνευματικό ενεργοποιητή (μονής/διπλής δράσης) ή ηλεκτρικό ενεργοποιητή για αυτόματο έλεγχο από απόσταση.
