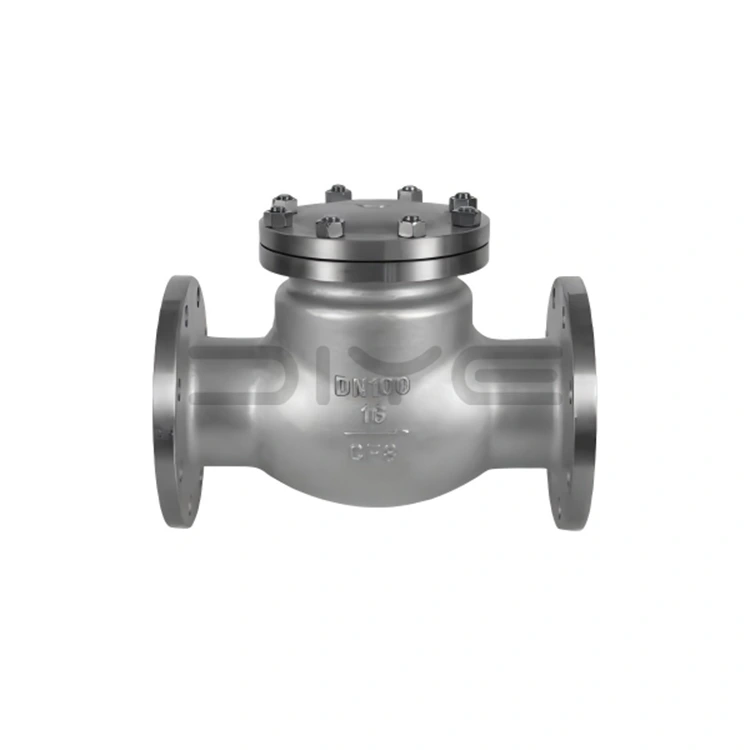

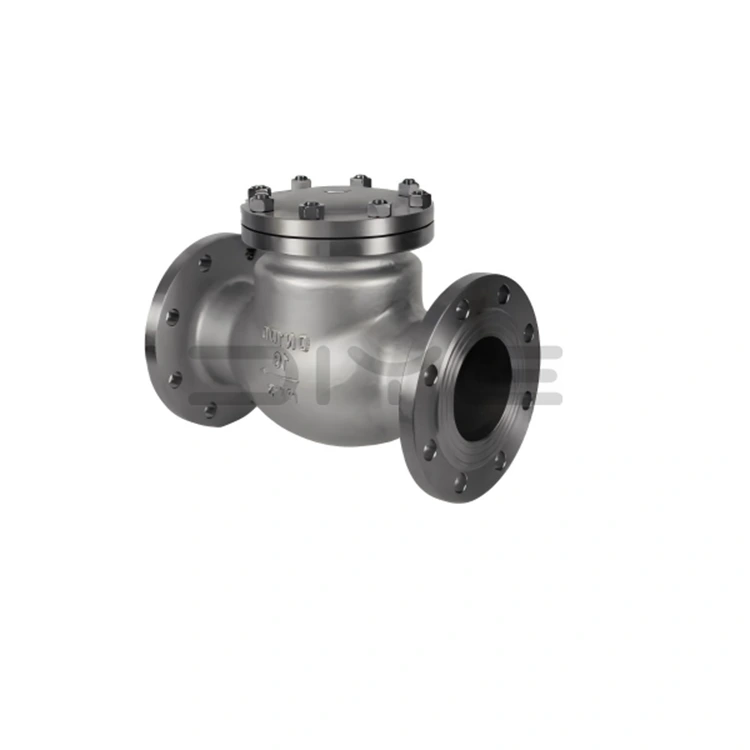

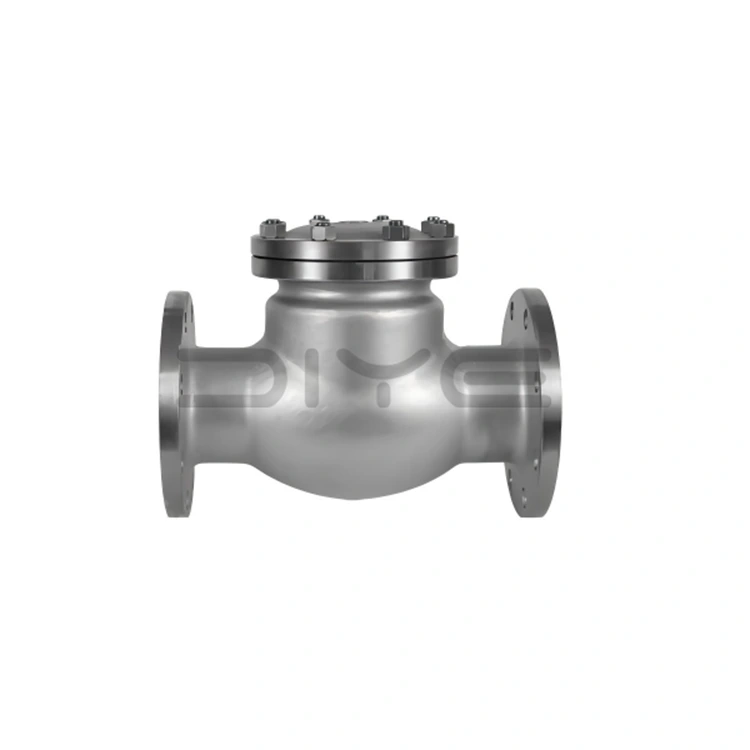

Βαλβίδες αντεπιστροφής με φλάντζα DIN

Οι βαλβίδες αντεπιστροφής DIYE DIN Swing Flanged είναι σχεδιασμένες με ακρίβεια αυτόματες βαλβίδες που συμμορφώνονται πλήρως με τα βασικά γερμανικά πρότυπα, συμπεριλαμβανομένων των DIN 3356, DIN 3202 και DIN EN 1092-1. Οι βαλβίδες λειτουργούν αυτόνομα με βάση την πίεση του μέσου, χωρίς να απαιτούνται εξωτερικούς ενεργοποιητές. Παρέχουν έναν αξιόπιστο μηχανισμό χωρίς συντήρηση που αποτρέπει τις καταστροφικές συνέπειες από την αντίστροφη ροή, προστατεύοντας κρίσιμες υποδομές αγωγών.

Αρχή Εργασίας και Βασικές Λειτουργίες

1. Αυτόματη λειτουργία

Ο δίσκος βαλβίδας βαλβίδας ελέγχου με φλάντζα DIN Swing ανοίγει ελεύθερα υπό την πίεση του μέσου που ρέει προς τα εμπρός. όταν το σύστημα σταματά, αποσυμπιέζεται ή παρουσιάζει τάση αντίστροφης ροής, ο δίσκος της βαλβίδας κλείνει αμέσως κάτω από το βάρος του και την αντίστροφη πίεση ροής.

2. Λειτουργίες πυρήνα προστασίας

- Πρόληψη αντίστροφης ροής: Σχηματίζει μια σφιχτή σφράγιση, αποτρέποντας την αντίστροφη ροή του μέσου.

- Water Hammer Mitigation: Απορροφά τους υδραυλικούς κραδασμούς, μειώνοντας σημαντικά την πίεση στους αγωγούς και τον εξοπλισμό.

- Προστασία συστήματος: Προστατεύει τις αντλίες, τους συμπιεστές, τα δοχεία πίεσης και τους εναλλάκτες θερμότητας από ζημιές που προκαλούνται από κραδασμούς αντίστροφης πίεσης.

Χαρακτηριστικά Σχεδιασμού και Τεχνικές Παράμετροι

1 Μέθοδος και πρότυπα σύνδεσης

Χρησιμοποιεί τυπικές συνδέσεις φλάντζας DIN, απλοποιώντας την εγκατάσταση και τη συντήρηση. Το δομικό μήκος τηρεί αυστηρά το πρότυπο DIN 3202.

2 Ευρεία εφαρμογή και ευελιξία

Οι βαλβίδες ελέγχου με φλάντζα DIN Swing καλύπτουν όλο το εύρος διαμέτρων από DN15 έως DN1000. Οι βαθμολογίες πίεσης περιλαμβάνουν PN10, PN16, PN25, PN40, PN63 και PN100, που καλύπτουν τις διαφορετικές ανάγκες των δικτύων σωληνώσεων χαμηλής πίεσης έως συστημάτων βιομηχανικών διεργασιών υψηλής πίεσης.

3 Ανώτερη Δομή

Τα προσεκτικά σχεδιασμένα κανάλια ροής ελαχιστοποιούν την απώλεια πίεσης. Οι επιφάνειες στεγανοποίησης υψηλής ακρίβειας εξασφαλίζουν σφιχτή και αξιόπιστη στεγανοποίηση ακόμη και υπό διακυμάνσεις πίεσης και διαφορετικές συνθήκες μέσων.

4. Συμβατότητα πολυμέσων

Κατάλληλο για νερό, ατμό, προϊόντα πετρελαίου και διάφορα όξινα, αλκαλικά και διαβρωτικά μέσα.

Σενάρια Εφαρμογών και Κάλυψη Αγοράς

Οι βαλβίδες ελέγχου με φλάντζα DIN Swing είναι το προτιμώμενο προϊόν για τα γερμανικά τυπικά συστήματα σωληνώσεων στην Ευρώπη και παγκοσμίως, διασφαλίζοντας σταθερό έλεγχο ροής μονής κατεύθυνσης σε πολλές απαιτητικές βιομηχανίες, όπως:

1. Πετροχημική και χημική βιομηχανία επεξεργασίας

2. Βιομηχανία Παραγωγής Ενέργειας (Θερμική και Πυρηνική Ενέργεια)

3. Μεταλλουργία και Μεταλλευτική Βιομηχανία

4. Δημοτική Βιομηχανία Ύδρευσης και Αποχέτευσης

5. HVAC, Gas, and Marine Engineering

6. International European Standard Export Engineering Projects

Κατασκευή και Διασφάλιση Ποιότητας

1. Επαγγελματικά προσόντα και εμπειρία: Αξιοποιώντας τη βαθιά τεχνογνωσία του κλάδου, η DIYE VALVE επιτυγχάνει μαζική παραγωγή όλων των προδιαγραφών βαλβίδας αντεπιστροφής DIN, διασφαλίζοντας σταθερή και αξιόπιστη ποιότητα.

2. Συμμόρφωση με Επίσημα Πρότυπα: Κάθε βαλβίδα χρησιμοποιεί γερμανικά στάνταρ υλικά, διαδικασίες σφυρηλάτησης ακριβείας και υποβάλλεται σε αυστηρό έλεγχο πίεσης.

3. Εγγύηση ακεραιότητας: Παρέχουμε πλήρεις αναφορές δοκιμών υλικού (MTR) και δεδομένα δοκιμής εργοστασιακής πίεσης για κάθε παραγγελία, διασφαλίζοντας πλήρη ιχνηλασιμότητα και συμμόρφωση σε όλη τη διαδικασία.

4.Προσαρμοσμένες λύσεις: Εκτός από τα τυπικά προϊόντα, παρέχουμε επαγγελματικά εξατομικευμένες υπηρεσίες βαλβίδων χρησιμοποιώντας ειδικά υλικά και μη τυποποιημένα μεγέθη, προσφέροντας λύσεις ενιαίας παροχής για πολύπλοκα ευρωπαϊκά και διεθνή έργα μηχανικής.

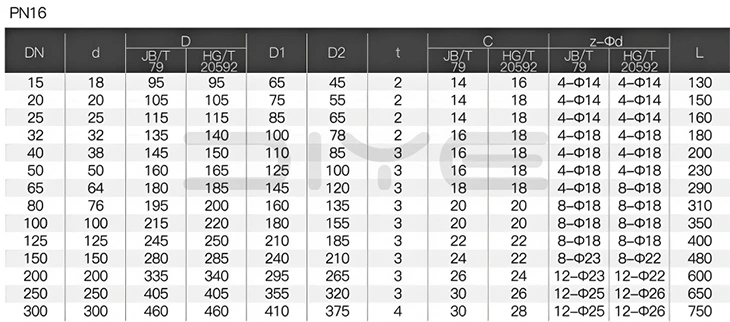

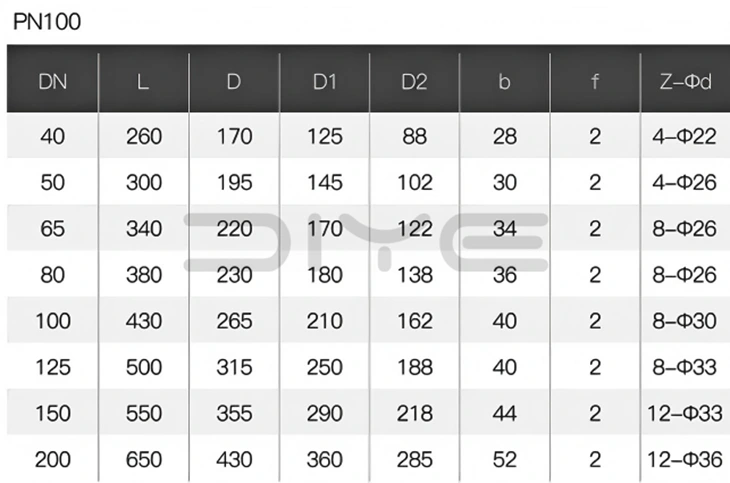

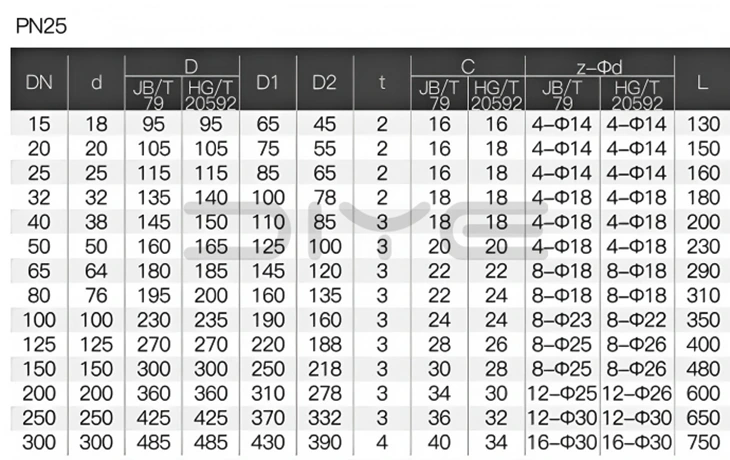

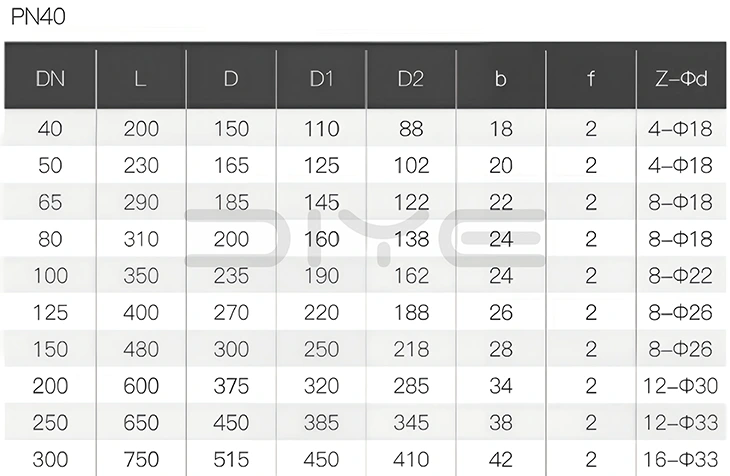

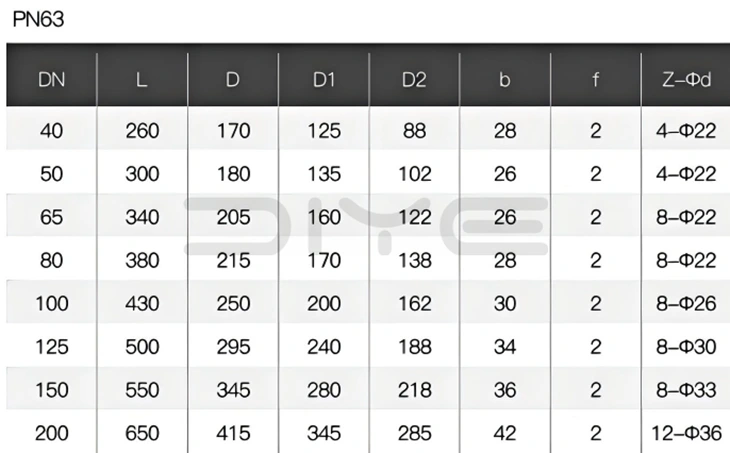

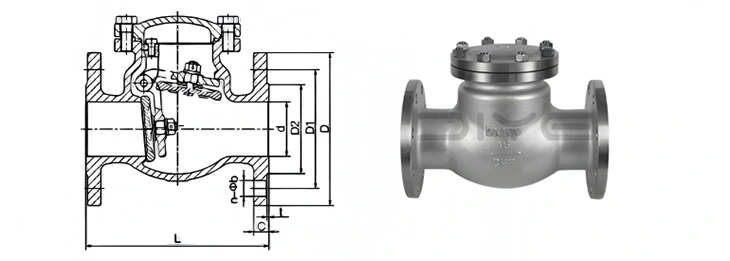

Τεχνικά Σχέδια

FAQ

Ε: Με ποια βασικά πρότυπα συμμορφώνονται οι βαλβίδες ελέγχου φλάντζας DIN Swing;

Α: Ακολουθούν κυρίως τα πρότυπα DIN 3205, DIN 3206, DIN 3207, DIN 3351 και DIN 3352. Για σύνδεση με φλάντζα, εφαρμόζουν το DIN EN 1090 / DIN EN 1091 / DIN EN 1092, εξασφαλίζοντας τέλεια αντιστοίχιση και εναλλαξιμότητα σωλήνων, φλάντζες με γερμανικά πρότυπα

Ε:Τι πρέπει να προσέξετε κατά την εγκατάσταση μιας φλάντζας βαλβίδας ελέγχου;

A: Επιβεβαιώστε το βέλος κατεύθυνσης ροής στο σώμα της βαλβίδας και εγκαταστήστε το αυστηρά σύμφωνα με τη μέση κατεύθυνση ροής. Η τοποθέτησή του προς τα πίσω θα έχει ως αποτέλεσμα την πλήρη απόφραξη της ροής και την απώλεια της λειτουργίας ελέγχου.

Ε:Γιατί υπάρχει πάντα μη φυσιολογικός θόρυβος και κραδασμοί στη βαλβίδα ελέγχου με φλάντζα;

A: Αυτό προκαλείται κυρίως από την εγκατάσταση κοντά στον αγκώνα, την υπερβολική ταχύτητα ροής ή την πρόσκρουση του δίσκου της βαλβίδας στο στοπ. Συνιστάται η αύξηση του ευθύγραμμου τμήματος του σωλήνα, η μετάβαση σε μια δομή αργού κλεισίματος ή η προσαρμογή της ταχύτητας ροής του αγωγού.

Ε: Μπορείτε να παρέχετε ένα πλήρες σετ γερμανικών τυπικών βαλβίδων αντεπιστροφής DIN;

A: Ως κατασκευαστής πηγής, η Diye κατασκευάζει βαλβίδες ελέγχου DIN Swing Flanged σε όλα τα μεγέθη. Εκτελούμε αυστηρά μηχανουργική κατεργασία, δοκιμή πίεσης και σήμανση σύμφωνα με τα γερμανικά πρότυπα. Μπορούμε να παρέχουμε ένα πλήρες σύνολο αναφορών υλικών και δεδομένων δοκιμών πίεσης εργοστασίου και να υποστηρίξουμε την προσαρμογή ειδικών διαμετρημάτων και ειδικών υλικών.
