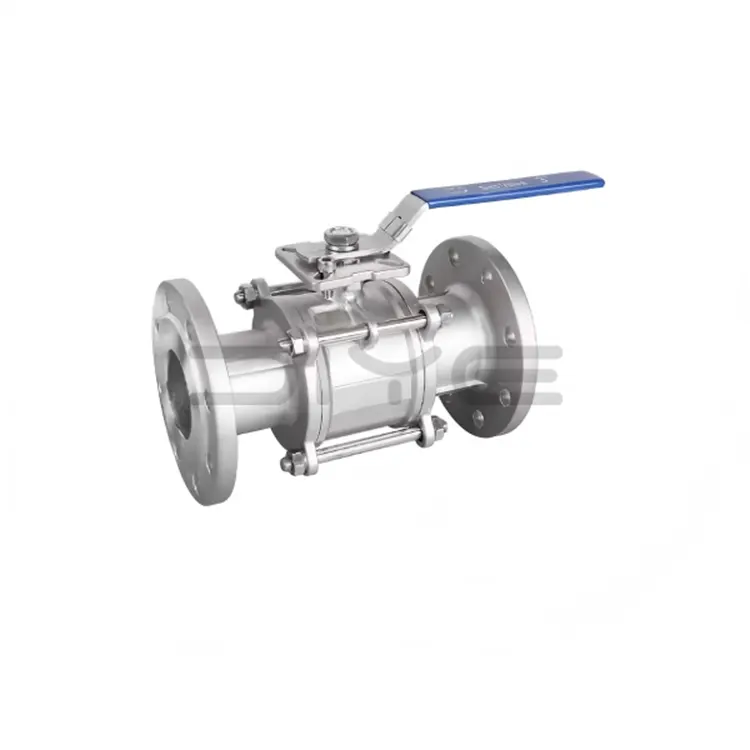

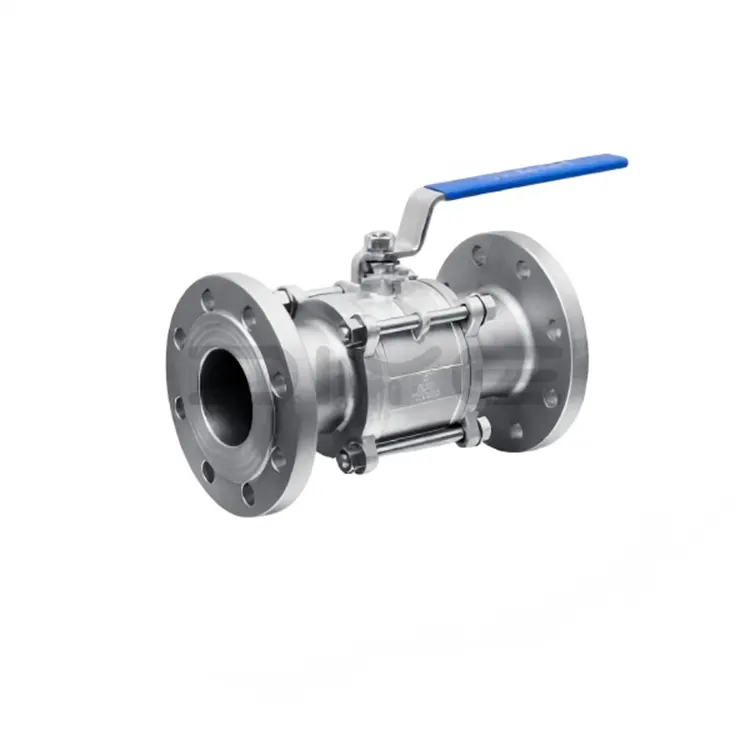

Σφαίρα με φλάντζα 3 τμχ

Η DIYE VALVE είναι ένα επαγγελματικό εργοστάσιο εξαγωγής και κατασκευής που ειδικεύεται στις σφαιρικές βαλβίδες με φλάντζα 3 τεμαχίων, με τις ρίζες του στο προηγμένο βιομηχανικό σύστημα παραγωγής της Κίνας. Τηρούμε αυστηρό έλεγχο ποιότητας σε όλη τη διαδικασία παραγωγής, εξοπλισμένοι με πλήρη εξοπλισμό χύτευσης, μηχανικής κατεργασίας και δοκιμών για να διασφαλίσουμε σταθερή απόδοση και έγκαιρη παράδοση για τους παγκόσμιους πελάτες μας.

Δομή προϊόντος και βασικά χαρακτηριστικά

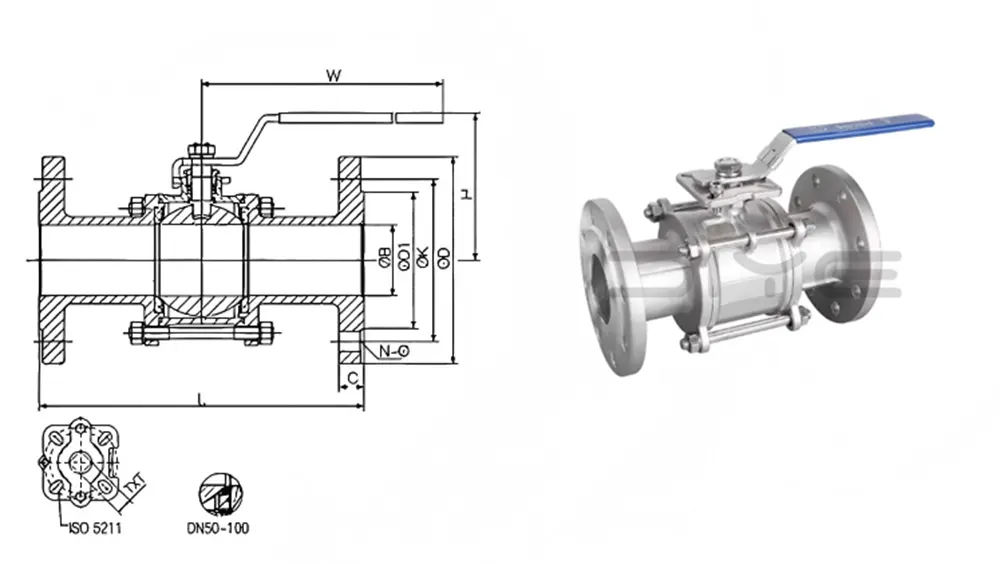

Η σφαιρική βαλβίδα με φλάντζα 3 τεμαχίων διαθέτει σχεδιασμό χωρισμένο σε τρία κομμάτια. Το σώμα της βαλβίδας αποτελείται από ένα κεντρικό κύριο σώμα και ακραία καπάκια αριστερής και δεξιάς φλάντζας, κατασκευασμένο από ανοξείδωτο χάλυβα 304/316/316L μέσω σφυρηλάτησης και μηχανικής κατεργασίας ακριβείας, με εξαιρετική αντοχή στη διάβρωση, αντοχή σε υψηλή πίεση και αντοχή σε υψηλή θερμοκρασία.

Βασικά πλεονεκτήματα απόδοσης

1. Η περιστροφή 90° επιτρέπει το γρήγορο άνοιγμα και κλείσιμο με χαμηλή αντίσταση ροής.

2. Χρησιμοποιεί παρεμβύσματα PTFE υψηλής απόδοσης για αμφίδρομη σφράγιση μηδενικής διαρροής.

3. Επιτρέπει την ηλεκτρονική αποσυναρμολόγηση και συντήρηση, με αποτέλεσμα μεγάλη διάρκεια ζωής.

4. Συμβατό με τέσσερις μεθόδους κίνησης: χειροκίνητο, ατέρμονα, πνευματικό και ηλεκτρικό.

5. Πληροί τα διεθνή πρότυπα όπως GB, ANSI, JIS και DIN.

Αρχή Εργασίας

1. Διαδικασία ανοίγματος: Η μονάδα κίνησης σφαιρικής βαλβίδας με φλάντζα 3PC περιστρέφει το στέλεχος και τη σφαίρα της βαλβίδας. Όταν η διαμπερής οπή της μπάλας ευθυγραμμίζεται με τον αγωγό, η βαλβίδα ανοίγει πλήρως, επιτρέποντας στο υγρό να ρέει ομαλά.

2. Διαδικασία κλεισίματος: Το στέλεχος βαλβίδας περιστρέφει τη σφαίρα κατά 90°, ευθυγραμμίζοντας τη διαμπερή οπή της σφαίρας με τον αγωγό. Το συμπαγές μέρος της μπάλας εμποδίζει εντελώς τη δίοδο του υγρού, επιτυγχάνοντας αξιόπιστο κλείσιμο. Σε αυτό το σημείο, η βαλβίδα είναι πλήρως κλειστή.

3. Μηχανισμός σφράγισης: Η επεξεργασμένη μπάλα υψηλής ακρίβειας ταιριάζει ακριβώς με τον στεγανοποιητικό δακτύλιο PTFE, εξασφαλίζοντας αξιόπιστη αμφίδρομη σφράγιση κάτω από διάφορες συνθήκες λειτουργίας.

Εφαρμογές

Η βαλβίδα με φλάντζα 3PC είναι κατάλληλη για διάφορα μέσα όπως νερό, ατμός, λάδι, αέριο, οξέα, αλκάλια και διαβρωτικά υγρά. Χρησιμοποιείται ευρέως στις βιομηχανίες πετροχημικών, τροφίμων και ποτών, φαρμακευτικών προϊόντων, επεξεργασίας νερού, HVAC, χαρτοποιίας και μεταλλουργίας.

Διασφάλιση Ποιότητας και Πιστοποιήσεις:

1.Εγκριτικές Πιστοποιήσεις

Διαθέτοντας έγκυρες πιστοποιήσεις όπως ISO 9001, CE, EAC, GOST και API 6D/607, πληροί άμεσα τις απαιτήσεις πρόσβασης έργων στην Ευρώπη, την Αμερική, την ΚΑΚ, τη Μέση Ανατολή και τη Νοτιοανατολική Ασία.

2.Δοκιμή πλήρους διαδικασίας

Φασματική ανάλυση πρώτης ύλης, δοκιμή πίεσης νερού/αέρα ονομαστικής πίεσης 1,5 φορές, δοκιμή απόδοσης σφράγισης, δοκιμή διάρκειας ανοίγματος και κλεισίματος ≥100.000, διασφαλίζοντας 100% πιστοποίηση προϊόντος πριν από την αποστολή.

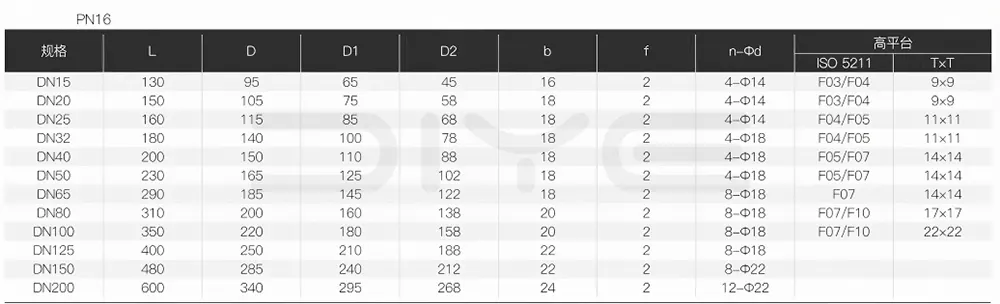

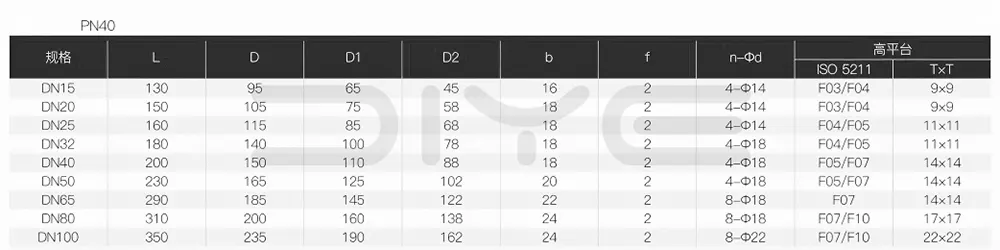

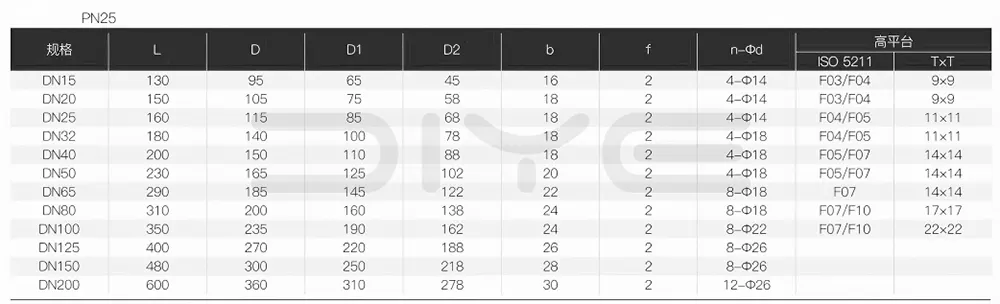

Τεχνικές Παράμετροι

Υπηρεσίες υποστήριξης και προσαρμογής

1. Προμήθεια μίας στάσης: Παροχή ενός πλήρους σετ βαλβίδων, ενεργοποιητών, φλάντζες, φλάντζες και μπουλονιών, απλοποιώντας τις διαδικασίες προμήθειας και εγκατάστασης στο εξωτερικό.

2. Ευέλικτη προσαρμογή: Μπορούμε να προσαρμόσουμε τα πρότυπα νημάτων (NPT/BSP/G/BSPT, κ.λπ.), τις ονομασίες πίεσης, την επιλογή υλικού, τις σφραγίδες, τα μη τυποποιημένα μεγέθη, τις ειδικές διεπαφές, τις τροποποιήσεις πλατφόρμας, την εκτύπωση εμφάνισης, την προσαρμογή λογότυπου, κ.λπ., για να καλύψουμε τις διάφορες ανάγκες του έργου σε μία στάση.

FAQS

Ε: Πώς να επιλέξετε το υλικό στεγανοποίησης για σφαιρικές βαλβίδες με φλάντζα 3PC;

Α: 1. PTFE (F4): Μαλακή σφράγιση γενικής χρήσης, θερμοκρασία λειτουργίας -20℃ έως 200℃, με εξαιρετική απόδοση σφράγισης και αντοχή στη διάβρωση.

2. Ενισχυμένο PTFE: Κατάλληλο για εφαρμογές υψηλότερης θερμοκρασίας (≤250℃).

3. Μεταλλική σφράγιση (Σκληρή σφράγιση): Σχεδιασμένη για μέσα υψηλής θερμοκρασίας (≤600℃), υψηλής πίεσης και μέσα που περιέχουν σωματίδια.

Ε: Ποιος είναι ο κύκλος αντικατάστασης των σφραγίδων για σφαιρικές βαλβίδες με φλάντζα 3PC;

Α: 1. Μαλακή σφράγιση (PTFE): 1-2 χρόνια υπό ευνοϊκές συνθήκες εργασίας. συντομεύεται σε 3-6 μήνες υπό διαβρωτικές ή υψηλές συνθήκες εργασίας.

2. Μεταλλική σφράγιση: 3-5 χρόνια, υπόκεινται σε πραγματικές συνθήκες φθοράς.
