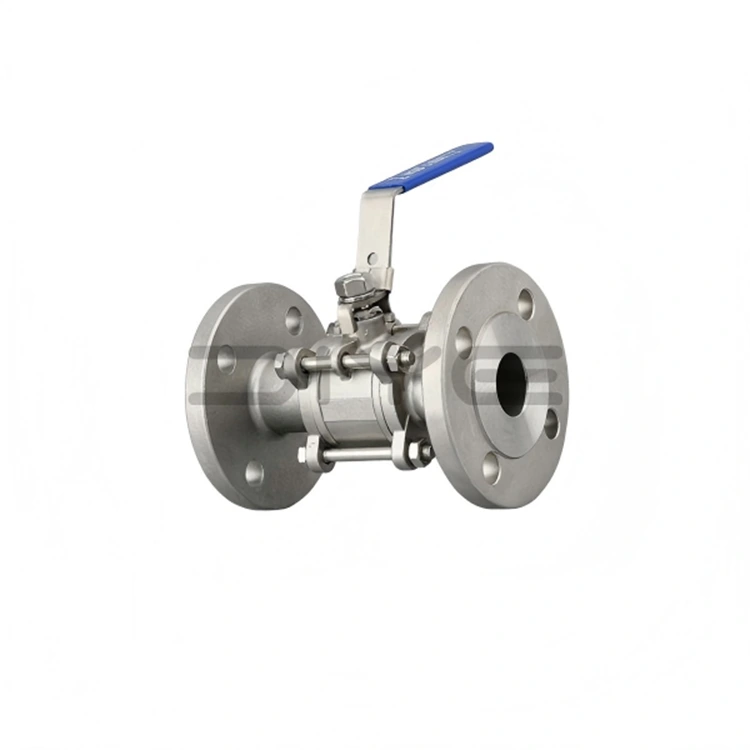

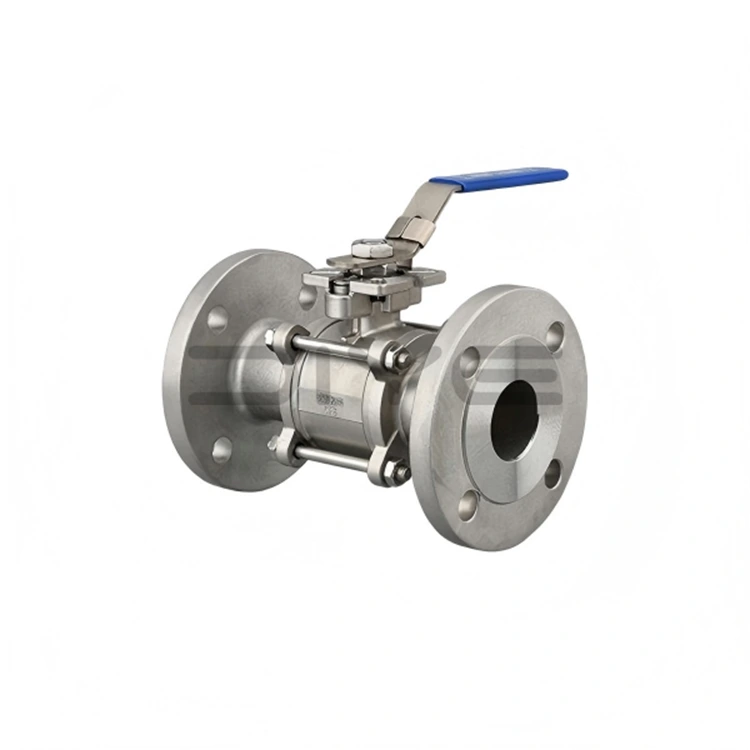

Σφαίρα φλάντζας 3τμχ με μαξιλαράκι στήριξης

Η σφαιρική βαλβίδα φλάντζας 3 τμχ με μαξιλαράκια τοποθέτησης είναι σχεδιασμένη για άμεση τοποθέτηση ενεργοποιητή και εν σειρά συντήρηση. Το κύριο σώμα είναι κατασκευασμένο από ανοξείδωτο χάλυβα 304 ή 316 λίτρων (το χυτό χάλυβα διατίθεται για συγκεκριμένες εφαρμογές), με βιδωτή δομή αμαξώματος βαλβίδας τριών τεμαχίων και σχεδιασμό υψηλής πλατφόρμας σύμφωνα με τα πρότυπα ISO 5211. Υποστηρίζει πνευματικό/ηλεκτρικό έλεγχο αυτοματισμού και συμμορφώνεται με τα πρότυπα φλάντζας GB (Κινεζικό Εθνικό Πρότυπο), ANSI (Αμερικανικό Πρότυπο) και DIN (Γερμανικό Πρότυπο). Ένα ολοκληρωμένο σύστημα ποιοτικού ελέγχου εξασφαλίζει σταθερή απόδοση σε όλες τις παρτίδες παραγωγής.

Βασικά δομικά πλεονεκτήματα

1. Αποσπώμενη δομή τριών τεμαχίων

- Αποτελείται από ένα αριστερό σώμα βαλβίδας, ένα δεξιό σώμα βαλβίδας και ένα μεσαίο σώμα βαλβίδας (συμπεριλαμβανομένου ενός συγκροτήματος σφαιρικού πυρήνα και στελέχους), ασφαλισμένο με μπουλόνια.

- Η ηλεκτρονική συντήρηση είναι δυνατή χωρίς την πλήρη αποσυναρμολόγηση της βαλβίδας από τον αγωγό. Απλώς χαλαρώστε τα μπουλόνια, αφαιρέστε το μεσαίο σώμα της βαλβίδας και αφαιρέστε γρήγορα τον σφαιρικό πυρήνα, τις τσιμούχες και άλλα εσωτερικά εξαρτήματα για εύκολο καθαρισμό, συντήρηση και αντικατάσταση ευάλωτων εξαρτημάτων.

- Η κατανεμημένη κατανομή τάσης ενισχύει τη συνολική αντοχή του σώματος της βαλβίδας, καθιστώντας το κατάλληλο για λειτουργία σωλήνων μέσης και υψηλής πίεσης και αποτρέποντας αποτελεσματικά την παραμόρφωση και τη διαρροή του σώματος της βαλβίδας.

- Μειώνει το χρόνο διακοπής λειτουργίας για συντήρηση και μειώνει το κόστος συντήρησης, καθιστώντας το ιδιαίτερα κατάλληλο για περίπλοκες συνθήκες λειτουργίας που απαιτούν συχνή συντήρηση.

2. Δομή στελέχους υψηλής πλατφόρμας Συμβατή με το πρότυπο ISO 5211

- Ο ενσωματωμένος κορυφαίος σχεδιασμός υψηλής πλατφόρμας συμμορφώνεται πλήρως με τα πρότυπα ISO 5211, επιτρέποντας την άμεση εγκατάσταση πνευματικών/ηλεκτρικών ενεργοποιητών χωρίς πρόσθετα στηρίγματα.

- Η σφαιρική βαλβίδα φλάντζας 3 τεμαχίων με μαξιλαράκι στερέωσης διαθέτει δομή στελέχους τοποθετημένη στο κάτω μέρος και σχεδιασμό συμπίεσης αυτόματης συσκευασίας ελατηρίου διπλού δίσκου, βελτιστοποιώντας την απόδοση στεγανοποίησης στελέχους και αποτρέποντας την εκτίναξη του στελέχους σε περίπτωση μη φυσιολογικής αύξησης της πίεσης στο θάλαμο βαλβίδας, ενισχύοντας έτσι τη λειτουργική ασφάλεια.

- Ορισμένα μοντέλα είναι εξοπλισμένα με αντιστατική συσκευή για την αποτελεσματική απελευθέρωση του στατικού ηλεκτρισμού και την πρόληψη των κινδύνων ασφαλείας που προκαλούνται από τη συσσώρευση στατικού ηλεκτρισμού, καθιστώντας την κατάλληλη για εύφλεκτα και εκρηκτικά μέσα.

- υποστηρίζει τον αυτόματο έλεγχο και την απομακρυσμένη λειτουργία, βελτιώνοντας τη λειτουργική απόδοση στην παραγωγή γραμμής συναρμολόγησης και σε σενάρια χωρίς επίβλεψη.

Προδιαγραφές και Πρότυπο

1. Εύρος μεγεθών: DN10–DN200 (1/4 ίντσας–8 ίντσας)

2. Πρότυπα φλάντζας: GB (Domestic Engineering Projects), ANSI (North American Market), DIN (European Market)

3. Υλικό σώματος βαλβίδας: ανοξείδωτο ατσάλι 304, ανοξείδωτο ατσάλι 316 λίτρων, χυτός χάλυβας (προσαρμόσιμο σύμφωνα με τις συνθήκες λειτουργίας)

Υλικά στεγανοποίησης και απόδοση

1. Πολυτετραφθοροαιθυλένιο (PTFE): Ισχυρή αντίσταση στη διάβρωση, εξαιρετικό αποτέλεσμα σφράγισης, εύρος θερμοκρασίας -29℃ έως +150℃, χαμηλό κόστος, κατάλληλο για συνθήκες κανονικής θερμοκρασίας, πίεσης και χωρίς σωματίδια, το πιο ευρέως χρησιμοποιούμενο και μπορεί να επιτύχει αμφίδρομη σφράγιση μηδενικής διαρροής.

2. Θειούχο πολυφαινυλένιο (PPL): σφαιρική βαλβίδα φλάντζας 3 τμχ με μαξιλαράκι τοποθέτησης, ανώτερη αντοχή σε υψηλή θερμοκρασία και αντοχή στη φθορά, αντοχή στη θερμοκρασία έως -29℃ έως +300℃, κατάλληλο για υψηλή θερμοκρασία, υψηλή πίεση και μέσα που περιέχουν ελαφρά σωματίδια, κατάλληλο για περίπλοκες βιομηχανικές συνθήκες όπως βιομηχανίες πετρελαίου και χημικών, σταθερή διάρκεια ζωής και σταθερή στεγανοποίηση.

3. Ενισχυμένο πολυτετραφθοροαιθυλένιο (RPTFE): Βελτιστοποιημένο και ενισχυμένο με βάση PTFE, συνδυάζει αντοχή στη διάβρωση και αντοχή στη φθορά, καθιστώντας το κατάλληλο για διάφορες συμβατικές και ήπια περίπλοκες συνθήκες λειτουργίας, ενισχύοντας περαιτέρω την αξιοπιστία στεγανοποίησης.

Εξυπηρέτηση και Υποστήριξη

Αξιοποιώντας πάνω από 10 χρόνια εμπειρίας στην εξαγωγή σφαιρικής βαλβίδας φλάντζας 3 τμχ με μαξιλαράκια τοποθέτησης, η DIYE VALVE έχει δημιουργήσει μια επαγγελματική ομάδα εξυπηρέτησης μετά την πώληση. Μόλις λάβουμε ερωτήσεις μετά την πώληση ή αναφορές σφαλμάτων, θα απαντήσουμε εντός 24 ωρών, αντιμετωπίζοντας γρήγορα τα προβλήματα και παρέχοντας λύσεις για να διασφαλίσουμε την κανονική λειτουργία του εξοπλισμού των πελατών.

Διατηρούμε μεγάλο απόθεμα γνήσιων και συμβατών ανταλλακτικών (δακτύλιοι στεγανοποίησης, μπουλόνια, στελέχη βαλβίδων κ.λπ.) για γρήγορη αποστολή, κάλυψη των αναγκών αντικατάστασης πελατών και ελαχιστοποίηση των απωλειών λόγω διακοπής λειτουργίας. Παρέχουμε επίσης δωρεάν τεχνική καθοδήγηση που καλύπτει τις προδιαγραφές εγκατάστασης, την καθημερινή συντήρηση και την αντιμετώπιση προβλημάτων και μπορούμε να προσφέρουμε επιτόπου τεχνικές υπηρεσίες κατόπιν αιτήματος του πελάτη.

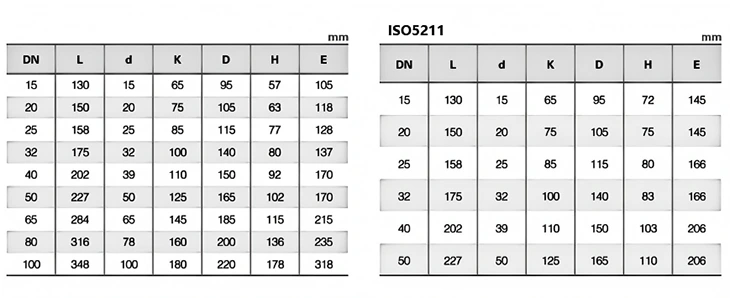

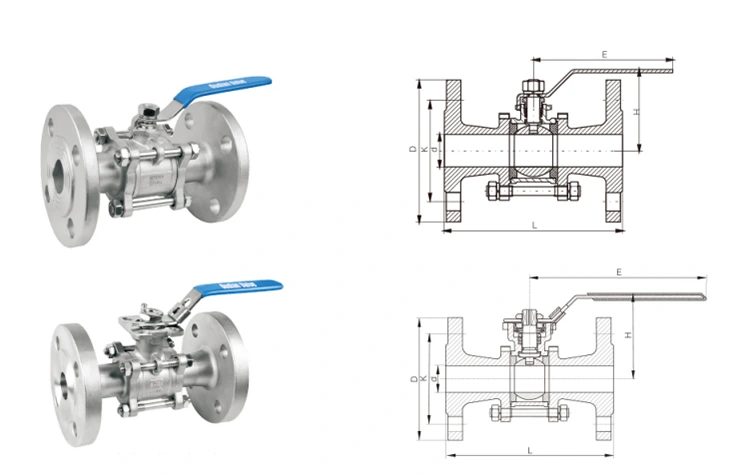

Τεχνικές Παράμετροι

Συχνές ερωτήσεις

Ε: Ποια πρότυπα ακολουθούνται για την επιθεώρηση της σφαιρικής βαλβίδας τριών τεμαχίων υψηλής πλατφόρμας με φλάντζα; Ποιοι δείκτες απόδοσης διασφαλίζεται ότι πληρούν τα πρότυπα;

Α: Η σφαιρική βαλβίδα υψηλής πλατφόρμας τριών τεμαχίων ακολουθεί αυστηρά τα πρότυπα GB/T-13927 και API 598 για επιθεώρηση. Πριν φύγει από το εργοστάσιο, κάθε βαλβίδα υποβάλλεται σε αυστηρές δοκιμές πίεσης (πίεση νερού και πίεση αέρα), δοκιμές ακρίβειας διαστάσεων, δοκιμές απόδοσης στεγανοποίησης και επιθεωρήσεις εμφάνισης. Αυτές οι δοκιμές διασφαλίζουν ότι οι βασικοί δείκτες απόδοσης, όπως η ικανότητα φέρουσας πίεσης, η απόδοση στεγανοποίησης και η ακρίβεια διαστάσεων πληρούν τα πρότυπα και ότι τα προϊόντα που δεν πληρούν τις προϋποθέσεις απαγορεύεται αυστηρά να φύγουν από το εργοστάσιο.

Ε: Μπορώ να αγοράσω γρήγορα κατάλληλα αξεσουάρ εάν ο στεγανοποιητικός δακτύλιος της σφαιρικής βαλβίδας με φλάντζα υψηλής πλατφόρμας τριών τεμαχίων έχει καταστραφεί;

Α: Ναι. Ως κατασκευαστής πηγής, η Diye διατηρεί μακροχρόνιο απόθεμα γνήσιων συμβατών στεγανοποιητικών δακτυλίων και διαφόρων αξεσουάρ (όπως μπουλόνια και στελέχη βαλβίδων). Μπορούμε να παραδώσουμε τα αγαθά γρήγορα για να καλύψουμε τις ανάγκες σας για αντικατάσταση αξεσουάρ, να μειώσουμε τις απώλειες χρόνου λειτουργίας του εξοπλισμού και να παρέχουμε δωρεάν τεχνική καθοδήγηση για την αντικατάσταση για να διασφαλίσουμε την ομαλή και αποτελεσματική αντικατάσταση.

Ε: Ποια είναι τα προαιρετικά κύρια υλικά για το σώμα βαλβίδας, τον σφαιρικό πυρήνα και το στέλεχος βαλβίδας της σφαιρικής βαλβίδας με φλάντζα υψηλής πλατφόρμας τριών τεμαχίων; Πώς να επιλέξετε το υλικό;

Α: Τα προαιρετικά κύρια υλικά πυρήνα περιλαμβάνουν τρεις τύπους: ανοξείδωτο χάλυβα 304, ανοξείδωτο χάλυβα 316 λίτρων και ανθρακούχο χάλυβα. Η αναφορά επιλογής είναι η εξής: ① ανοξείδωτος χάλυβας 304: κατάλληλος για συμβατικές συνθήκες εργασίας νερού, πετρελαίου, φυσικού αερίου και ασθενούς οξεοβασικής μη ισχυρής διάβρωσης, με εξαιρετική απόδοση κόστους, κατάλληλος για συνηθισμένους βιομηχανικούς και αστικούς αγωγούς. ② ανοξείδωτος χάλυβας 316L: προστίθεται με στοιχείο μολυβδαινίου, το οποίο έχει ισχυρότερη αντίσταση στη διάβρωση και στην οξείδωση, κατάλληλο για σύνθετες συνθήκες εργασίας όπως ισχυρές όξινες βάσεις, θαλασσινό νερό και χημικούς διαλύτες, και είναι κατάλληλο για σενάρια υψηλής ποιότητας όπως το πετρέλαιο και τα φαρμακευτικά προϊόντα. ③ Ανθρακούχο χάλυβα: υψηλή δομική αντοχή και εξαιρετική απόδοση πίεσης, κατάλληλο για συνθήκες εργασίας υψηλής πίεσης, μη διαβρωτικές και σενάρια βαρέως φορτίου. Όλα τα υλικά παράγονται από το αρχικό εργοστάσιο της Diye και μπορούν να προσαρμοστούν ανάλογα με τις ανάγκες.
