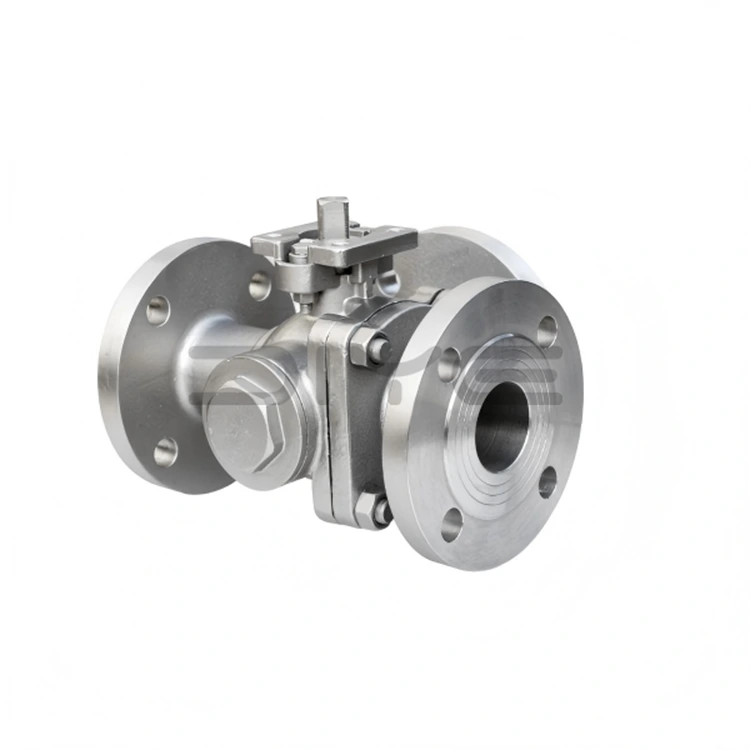

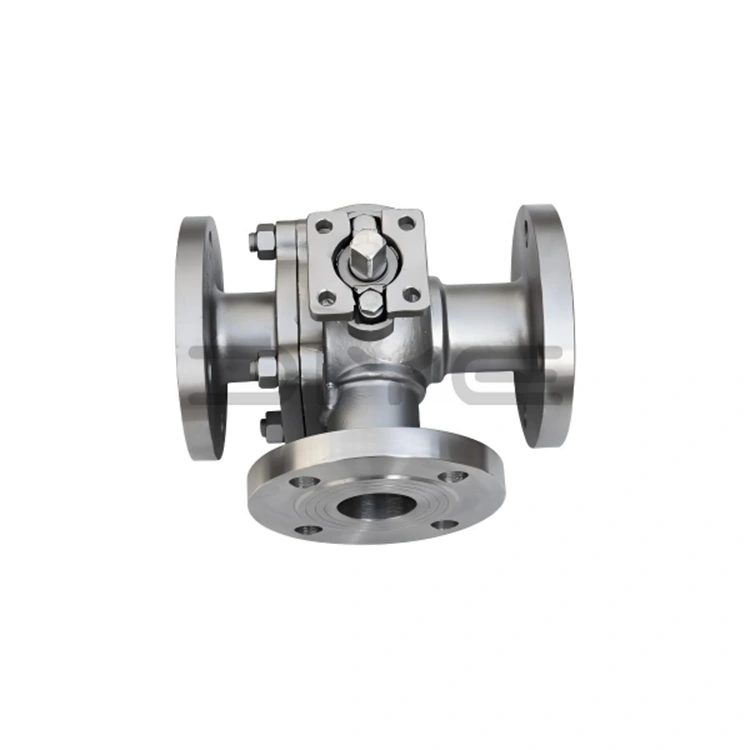

Σφαίρες βαλβίδες με φλάντζα 3 κατευθύνσεων από ανοξείδωτο χάλυβα

Οι σφαιρικές βαλβίδες 3-way ανοξείδωτου χάλυβα DIYE VALVE είναι βιομηχανικές βαλβίδες υψηλής απόδοσης ειδικά σχεδιασμένες για έλεγχο ροής σε πολύπλοκους αγωγούς. Ιδιαίτερα προσαρμόσιμα, μπορούν να καλύψουν τις διαφορετικές ανάγκες διαφορετικών βιομηχανικών σεναρίων. Τα προϊόντα χρησιμοποιούν επιστημονικό δομικό σχεδιασμό, σε συνδυασμό με υλικά υψηλής ποιότητας και αυστηρές διαδικασίες κατασκευής και χρησιμοποιούνται ευρέως σε χημικούς, πετρελαϊκούς και άλλους βιομηχανικούς τομείς, παρέχοντας αξιόπιστες λύσεις για εκτροπή, συγχώνευση και μεταγωγή μέσων αγωγών.

Βασικά Υλικά και Διασφάλιση Ποιότητας

Οι σφαιρικές βαλβίδες με φλάντζα από ανοξείδωτο χάλυβα 3 κατευθύνσεων είναι κατασκευασμένες κυρίως από ανοξείδωτο χάλυβα 304 ή 316 λίτρων, με εξαιρετική αντοχή στη διάβρωση, αντοχή σε υψηλές θερμοκρασίες και αντοχή στην πίεση, καθιστώντας τις προσαρμόσιμες σε διάφορες σκληρές συνθήκες εργασίας. Οι σφραγίδες είναι κατασκευασμένες από υλικά υψηλής ποιότητας όπως πολυτετραφθοροαιθυλένιο (PTFE) και PPL, αυστηρά επιλεγμένα και σύμφωνα με τα διεθνή βιομηχανικά πρότυπα. Όλα τα υλικά που χρησιμοποιούνται στην παραγωγή ελέγχονται σύμφωνα με τα βιομηχανικά πρότυπα, όπως το GB/T και το API, και είναι διαθέσιμες οι φασματικές αναφορές υλικών για να διασφαλιστεί η συμμόρφωση του υλικού και η ποιοτική ιχνηλασιμότητα.

Δυνατότητες προσαρμογής

Για να καλύψει τις ανάγκες διαφορετικών έργων μηχανικής, το DIYE VALVE υποστηρίζει την προσαρμογή κατ' απαίτηση σφαιρικών βαλβίδων με φλάντζα από ανοξείδωτο χάλυβα 3 κατευθύνσεων. Τα μη τυποποιημένα μεγέθη, τα ειδικά κανάλια ροής και τα διάφορα πρότυπα φλάντζας μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του πελάτη. Μπορούν επίσης να δημιουργηθούν εξατομικευμένα κανάλια ροής με βάση τα σχέδια πελατών για την επίλυση ειδικών προκλήσεων ελέγχου ροής σε πολύπλοκους αγωγούς.

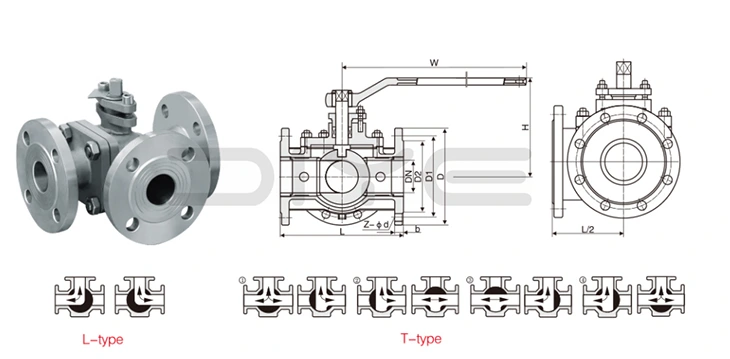

Λεπτομέρειες καναλιού ροής LT

Το LT (κανάλι ροής) των σφαιρικών βαλβίδων με φλάντζα από ανοξείδωτο χάλυβα 3-Way DIYE VALVE χωρίζεται κυρίως σε δύο τύπους, και οι δύο χρησιμοποιούν μια περιστρεφόμενη δομή ανοίγματος και κλεισίματος κατά 90°. Η θέση της λαβής είναι σαφής, η εναλλαγή είναι ομαλή και η λειτουργία είναι βολική και αξιόπιστη, καλύπτοντας τις περίπλοκες ανάγκες ελέγχου των βιομηχανικών αγωγών.

Κανάλι ροής τύπου 1.L (LT-L)

Χρησιμοποιείται κυρίως για εκτροπή μέσων ή εναλλαγή μονής κατεύθυνσης. Ο σφαιρικός πυρήνας διαθέτει σχέδιο διαμπερούς οπής σε σχήμα L, που επιτρέπει τον έλεγχο υγρού "μία είσοδος, δύο εξόδους" ή "δύο εισαγωγές, μία έξοδος". Μια περιστροφή 90° της λαβής αλλάζει γρήγορα την κατεύθυνση ροής του μέσου, χωρίς να αφήνει κατάλοιπα μέσων, ελαχιστοποιώντας την αντίσταση ροής και βελτιώνοντας την απόδοση λειτουργίας του αγωγού.

Εφαρμόσιμα σενάρια: Κατάλληλο για εκτροπή ενός μέσου σε δύο διαφορετικούς αγωγούς ή για συγχώνευση δύο μέσων σε έναν αγωγό (απαγορεύεται η ταυτόχρονη συγχώνευση για την αποφυγή διασταυρούμενης μόλυνσης), όπως διακλάδωση αγωγών και διανομή μέσων στη βιομηχανική παραγωγή.

Κανάλι ροής 2.Τ τύπου (LT-T)

Χρησιμοποιείται κυρίως για συγχώνευση πολυμέσων, εκτροπή ή αμφίδρομη εναλλαγή. Ο σφαιρικός πυρήνας διαθέτει σχέδιο διαμπερούς οπής σε σχήμα Τ, που επιτρέπει ευέλικτα τον έλεγχο "μία είσοδος, δύο έξοδοι", "δύο εισαγωγές, μία έξοδος" ή "δύο εισαγωγές, δύο εξόδους". Η ομαλή εναλλαγή, η στενή στεγανοποίηση και η ταυτόχρονη παράδοση δύο συμβατών μέσων το καθιστούν κατάλληλο για έλεγχο ροής πολλαπλών κατευθύνσεων σε πολύπλοκους αγωγούς.

Εφαρμοσμένα σενάρια: Κατάλληλο για πολυκατευθυντική εναλλαγή μέσων σε σύνθετους αγωγούς, όπως ανάμειξη μέσων και αντιστροφή αγωγών στη χημική βιομηχανία και τη βιομηχανία πετρελαίου.

Πλεονεκτήματα της Συνεργασίας

Ως κατασκευαστής πηγής, η DIYE VALVE έχει άφθονο απόθεμα και σταθερούς χρόνους παράδοσης, οι οποίοι μπορούν να καλύψουν τις ανάγκες παραγγελιών εξωτερικού εμπορίου, αποθήκευσης διανομέων και υποστήριξης μεγάλων και μεσαίων έργων μηχανικής. παρέχει ένα πλήρες σύνολο εγγράφων εξαγωγής και εκθέσεων επιθεώρησης για τη διασφάλιση ομαλού εκτελωνισμού· Οι μαζικές αγορές μπορούν να επωφεληθούν από κλιμακωτές εκπτώσεις. Είναι εξοπλισμένο με επαγγελματική τεχνική ομάδα και ολοκληρωμένη εξυπηρέτηση μετά την πώληση και μπορεί να παρέχει στους πελάτες τεχνική υποστήριξη και συμβουλευτική λύση ανά πάσα στιγμή για να επιτύχει αμοιβαίο όφελος και αποτελέσματα κερδοφόρα.

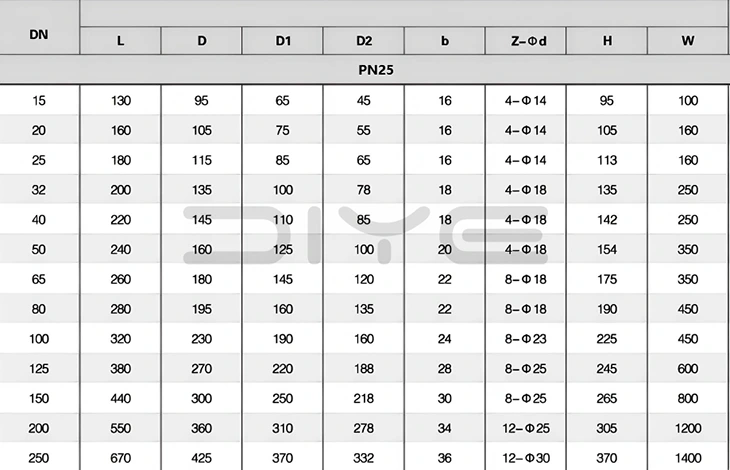

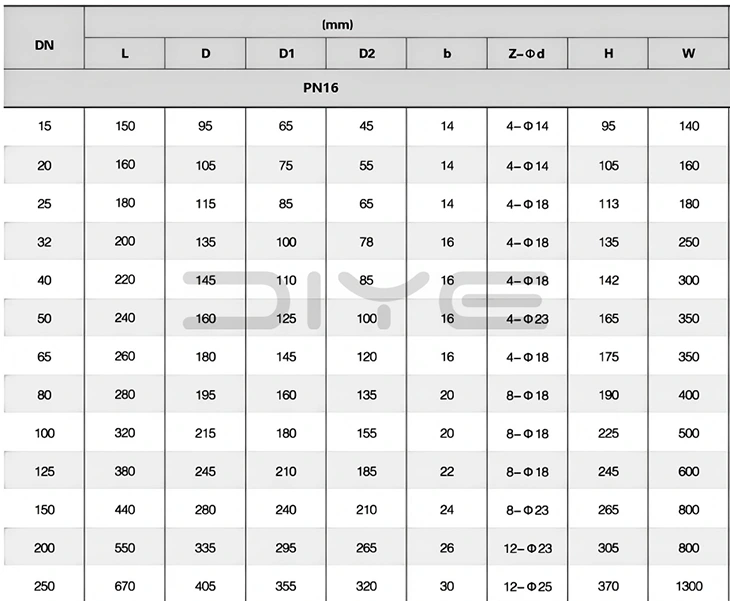

Τεχνικές Παράμετροι

FAQ

Ε: Ποιες είναι οι βασικές τεχνικές διαφορές μεταξύ των μοτίβων ροής τύπου L (LT-L) και τύπου T (LT-T) της σφαιρικής βαλβίδας με φλάντζα από ανοξείδωτο χάλυβα 3 κατευθύνσεων; Πώς να κάνετε μια επιλογή;

Α: Η βασική διαφορά έγκειται στη συνάρτηση ροής και τα ισχύοντα σενάρια:

Μοτίβο ροής τύπου 1.L (LT-L): Ο πυρήνας της μπάλας διαθέτει μια διαμπερή οπή σε σχήμα L. Μπορεί να πραγματοποιήσει μόνο μονόδρομη μεταγωγή "μία είσοδος, δύο εξόδους" ή "δύο εισαγωγές, μία έξοδος". Δεν μπορεί να συγχωνεύσει ταυτόχρονα δύο μέσα (για την αποφυγή διασταυρούμενης μόλυνσης). Προσφέρει χαμηλή αντίσταση ροής και χωρίς υπολείμματα, καθιστώντας το ιδανικό για απλά σενάρια εκτροπής/συρροής, όπως διακλάδωση αγωγού και μέση διανομή.

Μοτίβο ροής 2.T-Type (LT-T): Ο πυρήνας της μπάλας διαθέτει μια διαμπερή οπή σε σχήμα Τ. Επιτρέπει την ευέλικτη αμφίδρομη μεταγωγή "μία είσοδος, δύο εξόδους", "δύο εισαγωγές, μία έξοδος" ή "δύο εισόδους, δύο εξόδους". Μπορεί να συγχωνεύσει ταυτόχρονα δύο συμβατά μέσα, καθιστώντας το κατάλληλο για μεταγωγή και ανάμειξη μέσων πολλαπλών κατευθύνσεων σε πολύπλοκους αγωγούς, όπως αυτοί στη χημική βιομηχανία και τη βιομηχανία πετρελαίου.

Πυρήνας επιλογής: Επιλέξτε τύπου L για απλή εκτροπή. επιλέξτε τύπου T για σύνθετη συρροή και μεταγωγή πολλαπλών κατευθύνσεων.

Ε: Ποιες είναι οι τεχνικές απαιτήσεις για την εναλλαγή μεταξύ των δύο μοτίβων ροής; Υπάρχει πιθανότητα εμπλοκής ή μεσαίου καναλιού;

Α: Τεχνικές απαιτήσεις μεταγωγής: Και για τους δύο τύπους, η λαβή πρέπει να περιστραφεί κατά 90° ως προς το σημείο συγκράτησης θέσης για να διασφαλιστεί ότι ο σφαιρικός πυρήνας είναι πλήρως τοποθετημένος στη θέση του, αποφεύγοντας μια μισάνοιχτη/μισόκλειστη κατάσταση (η οποία θα μπορούσε να προκαλέσει μεσαία διοχέτευση και διάβρωση της επιφάνειας στεγανοποίησης). Συνιστάται να κλείσετε τη μέση πίεση του αγωγού πριν από την αλλαγή για να μειωθεί η πρόσκρουση στον πυρήνα της μπάλας.

Διασφάλιση αξιοπιστίας: Τα προϊόντα της Diye είναι εξοπλισμένα με πυρήνες σφαιρών και καθίσματα με μηχανική επεξεργασία ακριβείας CNC, εξασφαλίζοντας υψηλή ακρίβεια τοποθέτησης για ομαλή, χωρίς εμπλοκή εναλλαγή. Οι επιφάνειες στεγανοποίησης είναι λειασμένες με ακρίβεια για την επίτευξη αμφίδρομης στεγανοποίησης μηδενικής διαρροής μόλις ενεργοποιηθούν πλήρως, εξαλείφοντας έτσι τη διοχέτευση του μέσου.

Ε: Μπορούν να προσαρμοστούν ειδικά μοτίβα ροής LT; Ποιες τεχνικές παράμετροι πρέπει να παρέχονται;

Α: Ναι, υποστηρίζουμε την προσαρμογή αποκλειστικών μοτίβων ροής LT. Πρέπει να παρέχονται οι ακόλουθες βασικές τεχνικές παράμετροι:

1. Ονομαστική διάμετρος αγωγού και πρότυπο φλάντζας.

2.Μεσαίος τύπος, πίεση και θερμοκρασία.

3. Ειδικές απαιτήσεις ροής (π.χ. "τρεις είσοδοι, μία έξοδος" ή "μία είσοδος, τρεις έξοδοι").

4.Διαστάσεις χώρου εγκατάστασης.

5.Απαιτήσεις υλικού.
